傳感器把檢測到的信號傳輸到控制器有用電纜與不用電纜的兩種方式。電纜包括傳輸電信號的電線與傳輸光信號的光纖,不用電纜即采用微波、調頻波和電磁波等進行傳輸。
1)電線
傳感器傳輸信號最常用的是傳輸電信號的電線。然而,用電線傳輸信號時,在傳輸途中易受噪聲的干擾,降低了傳輸可靠性。為此,需采用抗噪聲能力強的材料。另外,還需采取相應措施,盡可能地防止噪聲的串入,或者采用適當手段消除已混入的噪聲。
最好的辦法是隔離,即考慮屏蔽與接地等。抗只聲能力強的電線如圖1-3所示。
導線中流過電流而產生的電磁場是均勻的,而構成雙導線的兩根線接受相同的噪聲，因此,線間不會有壓差。扁平電纜也屬于此種。屏項線是用金屬網囊住芯線,對外來的噪聲有很強的抗干擾能力。單層屏蔽達不到要求時,可采用雙層屏蔽線或同軸電纜等。
2)光纖
光纖對電氣噪聲有很強的抗干擾能力。它有如下優點:①光可以自由傳輸;②信號衰減小(不放大,也可以傳送10km遠);③傳輸信息量大;④直徑細(約125μm),重量輕;⑤材料是玻璃。因此,光纖的電氣絕緣性好,對電磁感應有很強的抗干擾能力。

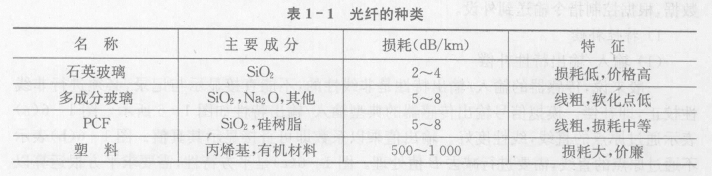

另外,光纖還作為光計測中的傳感器,應用極廣。光傳感器與電氣傳感器相比,響應速度快,可于測,也可用在有爆炸危險的環境中。光纖種類如表1-1所列。
3)機械結構
傳感器與被測對象之間還需要機械結構的連接。機械結構的功能是把被測對象的變化準確地傳送到傳感器,傳感器進行檢測變換。機械結構設計時須注意以下幾方面:
結構上的偏斜與間隙盡可能地小,這樣可消除不需要的傳輸信號及其誤差，對于控制桿與環形結構,要注意減少信號的非線性與溫度的影響。
