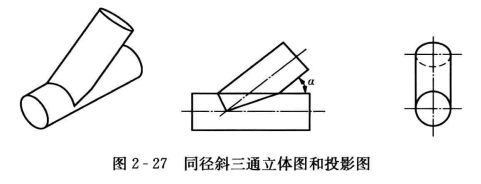

如圖2-27所示為等徑斜三通的立體圖和投影圖。

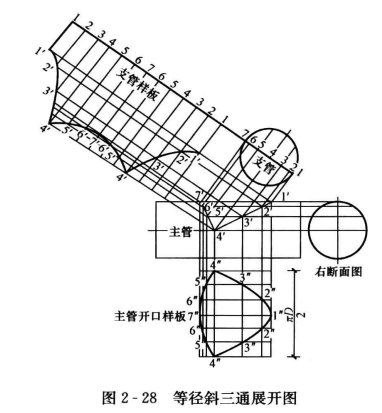

從圖中可知支管與主管的交角為a，其展開圖(圖2-28)的作圖步驟如下:
1、根據(jù)主管和支管外徑，及其主支管的相交角a畫出等徑斜三通的正立面投影圖。
2、在支管的頂端畫半圓并6等分，由各等分點向下畫出與支管中心線相平行的斜直線.使之與主管右斷面上部半圓6等分線相交得直線11'、 22'、 33'、 44'、55'、66'、77'，將這些線段移至支管周長等分線的相應(yīng)線段上，得到點1’、2'、3'、4'、5'、 6'、7'、 6'、5'、 4'、3'、 2'和1'，用光滑曲線將這些點連接起來，即是支管的展開圖。
3、將等徑斜三通正立面圖
上的交點1', 2', 3', 4', 5', 6', 7，向下引垂直線，與半圓周長(πD/2)的各等分線相交，得到點1", 2", 3", 4", 5", 6"和7"，用光滑曲線將這些點連接起來，即是主管開孔的展開圖。
