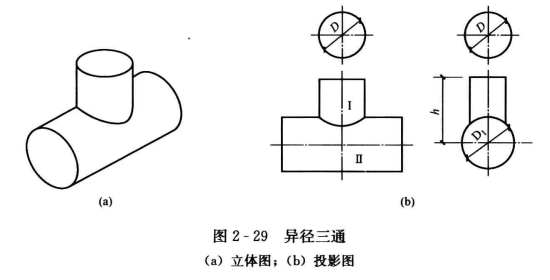

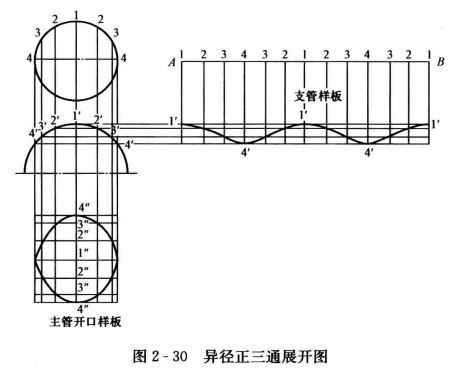

1、異徑正蘭通的展開圖。異徑正三通由兩節不同直徑的圓管垂直相交而成。異徑正三通的立體圖和投影圖如圖2-29所示，其展開圖如圖2-30所示。
異徑正三通的展開作圖方法和步驟如下:
1)依據主管和支管的外徑，在一根垂直線上畫出大小不同的兩個圓(主管畫成半圓)。
2)將支管上半圓弧6等分，標注號為4, 3, 2, 1, 2, 3, 4。然后從各等分點向上向下引垂直的平行線，與主管圓弧相交，得出相應的交點4', 3', 2', 1',2', 3', 4'。
3)將支管圖上直線4-4向右延長得AB直線，在直線AB上量取支管外徑的周長(nD)，并將其12等分，自左向右等分點的順序標號為1, 2, 3, 4, 3,2, 1,2, 3, 4, 3, 2, 1。
4)由直線AB上的各等分點引垂直線，然后由主管圓弧上各交點向右引水平線與之相交，將對應點連成光滑曲線，即得到支管展開圖(俗稱雄頭樣板)。
5)延長支管圓中心的垂直線，在此直線上以點1"為中心，上下對稱量取主管圓弧上的弧長1'2', 2'3', 3'4',得交點1", 2", 3", 4", 3", 2", 1"。
6)通過上述這些交點作垂直于該線的平行線。同時，將支管半圓上的6根等分垂直線延長，并與這些平行直線相交，用光滑曲線連接各交點，即為主管上開孔的展開圖樣。

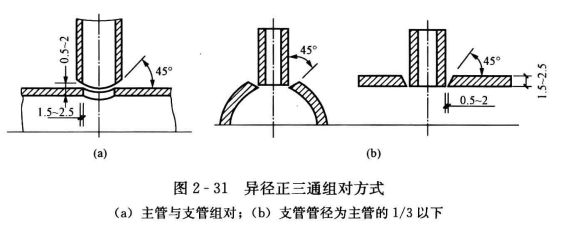

2、異徑正三通的制作。異徑正三通的開孔切割和組對方式基本上與同徑正三通相同。主管上的開孔按支管內徑的尺寸。主管與支管組對時，主管不開坡口，支管坡口角度為45°，組對間隙為0.5~2.0mm，如圖2-31 (a)所示。若支管管徑為主管的1/3以下時，可將支管插入主管孔內進行組對，如圖2-31(b)所示。此時主管孔應開坡口，坡口角度為45,，而支管不開坡口，組對間隙仍為0. 5~2.0mm，支管管端插入的深度應與主管內壁相平。
