紅外無損探傷儀在機械工業,航空航天工業等部門應用十分廣泛,并且很受歡迎它能用來檢查部件內部缺陷,而且對部件結構無任何損傷。
例如,檢查兩塊金屬板的焊接質量,利用紅外無損探傷儀能十分方便地檢查漏焊或缺焊。為了檢測金屬材料的內部裂縫,也可以利用紅外無損探傷儀。

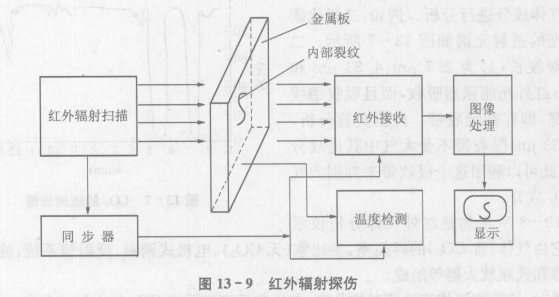

如圖13-9所示為一塊內部有斷裂的金屬材料,其表面卻完好無缺。如果將這樣的材料使用在飛機、衛星、機械中,其災害、損失將十分巨大。利用如下的方法可以檢查出這塊材料的內部斷裂。
利用紅外輻射對金屬板均勻輻射，以及金屬對紅外輻射的吸收與孔隙（或有某種氣體或真空)的吸收不一樣,可以探測出金屬斷裂空隙。
當紅外輻射掃描器連續發射一定波長的紅外光通過金屬板時,在金屬板另一側的紅外接收器也同時連續接收到經過金屬板衰減的紅外光的入射;當掃描器掃完整塊金屬紅外接收器則得到相應紅外輻射。如果金屬板內部無斷裂,則紅外接收器收到的是等紅外輻射;如果金屬板內部有斷裂,則紅外接收器從斷裂處所接收到的紅外輻射值與方不一致。如果加上圖像處理技術,就可以發現金屬材料內部缺陷的形狀。另外,檢測溫度分布是否均勻也可判斷其內部缺陷或損傷。
