板材放樣下料應符合下列規定
1、板材切割線應平直。切割面和板面應垂直。切割后的風管板對角線長度之差的允許偏差為5mm。

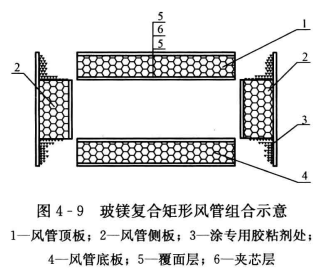

2、直風管可由四塊板粘接而成(圖4-9)。切割風管側板時，應同時切割出組合用的階梯線，切割深度不應觸及板材外覆面層，切割出階梯線后，刮去階梯線外夾芯層(圖4-10)。
3、矩形彎管可采用由若干塊小板拼成折線的方法制成內外同心弧型彎頭，與直風管的連接口應制成錯位連接形式(圖4-11)。矩形彎頭曲率半徑(以中心線計)和最少分節數應符合表4-14的規定。
4、三通制作下料時，應先畫出兩平面板尺寸線，再切割下料(圖4-12)，內外弧小板片數應符合表4-14的規定。
5、變徑風管與直風管的制作方法應相同，長度不應小于大頭長邊減去小頭長邊之差。
6、邊長大于2260mm的風管板對接粘接后，在對接縫的兩面應分別粘貼3~4層寬度不小于50mm的玻璃纖維布增強(圖4-13)。粘貼前應采用砂紙打磨粘貼面，并清除粉塵，粘貼牢固。
