1)RC濾波器
當信號源為熱電偶、應變片等信號變化緩慢的傳感器時,利用小體積、低成本的無源RC濾波器將會對串模干擾有較好的抑制效果。對稱的RC濾波器電路如圖16-13所示。但應該注意的是,RC濾波器是以犧牲系統響應速度為代價來減少中模干擾的。
2)交流電源濾波器

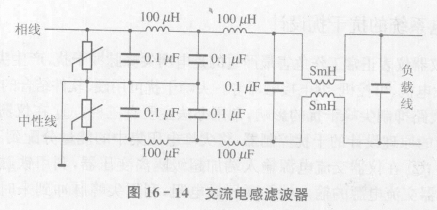

電源網絡吸收的各種高、低頻噪聲,可用LC濾波器來對其抑制。圖16-14是一個用100μH的電感和0.1μF的電容組成高頻濾波器,它就能吸收混入電源的中短波段的高頻噪聲干擾。
3)直流電源濾波器
直流電源往往為幾個電路所共用,為了避免通過電源內阻造成幾個電路間相互干擾,應該在每個電路的直流電源上加上RC或LC去耦濾波器,用來濾除低頻噪聲。
