支、吊架安裝是風管系統安裝的第一道工序，支、吊架的形式選用不當，不但會影響系統的送風效果，同時也會影響系統的美觀。
措施
風管支、吊架的形式應當根據其安裝的部位，風管截面尺寸的大小以及工程的具體情況選擇，應當符合設計或國家標準圖集的要求.風管支、吊架的形式有:
1.墻上托架安裝
通風管道沿墻壁或者柱子敷設時，一般采用托架來支承風管。組配檢查合格的風管安裝是否平直，通常取決于托架安裝的是否正確。在磚墻上敷設托架時，應當先按風管安裝部位的軸線與標高，檢查預留的孔洞。
2.柱上托架

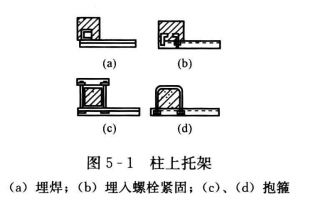

通風管道在柱上敷設時，可以將托架焊在預埋鐵件上或緊固到預埋的螺栓上。若沒有預埋鐵件和螺栓，可以用圓鋼與角鋼做成抱箍，把托架夾在柱子上，柱上安裝的托架形式如圖5-1所示。
3.風管吊架
當風管敷設于樓板或者析架下面離墻較遠時，通常采用吊架來安裝風管。矩形風管的吊架，由吊桿與橫擔組成;圓形風管的吊架，由吊桿與抱箍組成，其吊架形式如圖5-2所示。
