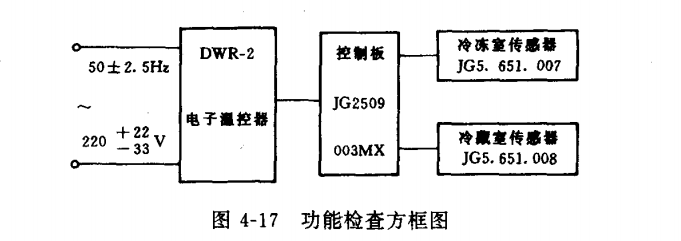

對電子溫控器進行功能檢查方框圖如圖4-17.將控制板和傳感器連接好(即對接相應插頭座S2和XP2,XS3和XP3),然后再和DWK-2電子溫控器連好,連接關系如圖中所示。用(50士2.5)Hz,單相(220十22)V的交流電源供電。一33V。
（1）一般功能檢查。接通電源(下同),“速凍”開關位置于斷開位置。冷藏室傳感器接入控制板，控制板“制冷”LED亮,且“壓縮機”指示燈亮(如延時9min左右,亦屬正常)。如斷開冷藏室傳感器,則“LED?”及“壓縮機”指示燈滅,當冷凍室傳感器接入控制板,控制板“一12“，”一18”，”一24”LED則滅;如斷開冷凍室傳感器,則“一12”一18”,“一24”LED都亮。
（2）控溫電壓檢查。將溫控電位器調節柄從左端調至右端,用DT-860三用表測量溫控電位器電壓URP-2應為(1.45士0.1)V至(2.02士0.1)V,且連續變化。
（3）感溫電壓檢查。用DT-860三用表測量顯示電路電壓:UN3-2應為(1.36土0.1)V，UN3-9應為(1.66士0.1)V,UN3-13應為(1.96士0.1)V。
(4)壓縮機停機延時保護功能檢查?！八倮?開關置于斷開位置,斷開冷藏室傳感器，且用SJ9-1電子秒表開始計時,同時將冷藏室傳感器接入控制板,到制冷LED亮(壓縮機指示燈亮),記時終止,記時時間應為(9士2)min。
（5）常開功能檢查.“速冷"開關置于接通位置,斷開電源后,重新接通電源,“制冷”LED和“壓縮機”指示燈應立即亮;經過(5士1)Min，將“速凍”開關置于斷開位置,“制冷“LED和”壓縮機”指示燈應立即亮;經過(5士1)min，將“速凍”開關置于斷開位置,“制冷”LED和”壓縮機”指示燈應立即滅。
