臥式蒸發器安裝

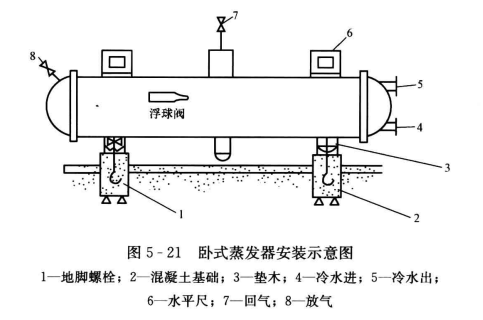

臥式蒸發器通常安裝于室內的混凝土基礎上，用地腳螺栓與基礎連接。為了避免冷橋的產生，蒸發器支座與基礎之間應當墊以50mm厚的防腐墊木，墊木的面積不得小于蒸發器支座的面積。臥式蒸發器的水平度要求與臥式冷凝器相同，可以用水平儀在筒體上直接測量。圖5-21為臥式蒸發器安裝示意圖。
螺旋管式蒸發器安裝
螺旋管式蒸發器有單頭與雙頭兩種類型。這種蒸發器優點為傳熱系數高，并具有載冷劑貯蓄量大、冷量貯存較多、熱穩定性好以及操作管理方便等特點，因此，廣泛應用于制冷系統中。
其安裝方法可以參考立式與臥式蒸發器的安裝。
