WTZK-50型溫度控制器的溫度控制范圍有-40℃~-10℃、-25℃~0℃、 -15~15℃和-10℃~40℃等幾種,廣泛用于各種冷藏庫和空氣調節系統的溫度控制。
(2)WTQK型壓力控制器。常用的WTQK-11和WTQK-21型溫度控制器也是壓力式的。WTQK型溫度控制器的感溫系統也是由溫包、毛細管及波紋管組成。原理與WTZK-50型溫度控制器感溫系統的原理相同。但溫包的形式有棒式和螺旋式兩種,螺旋式溫包比較適用于空間溫度測量,棒式溫包用于容器或管道溫度測量。

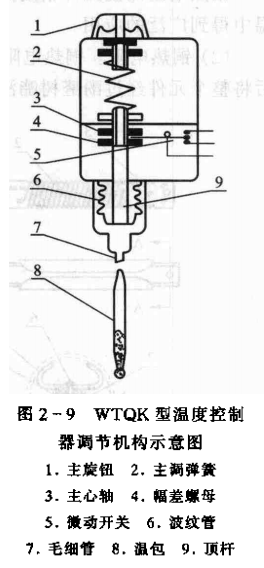

WTQK型溫度控制器原理示意圖如圖2-9所示。
WTQK型溫度控制器的工作原理是,當被測溫度升高時,溫包及波紋管內壓力也升高,這時頂桿的頂力大于主調彈簧力，頂桿上移,使微動開關動作,當溫度下降到下限時,主調彈簧推動頂桿下移,微動開關復位。
(3)WTZK-12型溫度控制器。WTZK-12型溫度控制器的工作原理與WTQK型溫度控制器相同。溫度控制范圍為80-160℃,可用于制冷壓縮機的排氣溫度保護。調整旋鈕，可在主刻度盤上指示出上限溫度值。下限溫度=上限溫度-幅差。其幅差由開關其決定,固定為8℃，且不可調。
常用的壓力式溫度控制器還有MP型.RT型及WJ型等,用時可參閱有關資料。值得注意的是,壓力式溫度控制器的幅差可調范圍一般都在1℃以上,選用時應考慮是否能滿足控制精度的要求。
