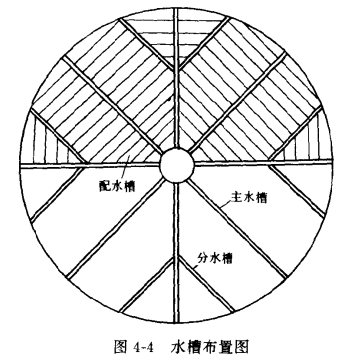

槽式配水，目前仍是國內冷卻塔中主要的配水方式。如圖4-4所示。為一個豎井的自然通風逆流式冷卻塔中常用的槽式配水布置.水槽斷面為矩形，用鋼筋混凝土制成。分主水槽、分水槽及配水槽三級配水。也可以是兩級。主水槽和豎井連接，然后將水逐級配到分水槽、配水槽，再通過安裝在這些水槽底部的噴頭將水灑到填料上。
水槽的布置原則是配水均勻，水頭損失小，對氣流的阻力小，便于維修，為了配水均勻，槽內水面必須保持基本水平，因此對僧內流速應加限制。主水槽內起始斷面設計流速采用0.8~1.2m/s;配水槽內起始斷面設計流速采用0.5~0.8m/s。為了減小水頭損失，在水增轉折處應采用圓角平順銜接、并使轉彎盡量小于90°。根據試驗結果，槽內水深應大于6倍噴嘴直徑，才能保證在噴嘴入口處水面平穩，不產生旋渦。
冷卻塔一般由兩臺水泵供水，但在春秋季節，水量小于設計值，經常是一臺水泵供水;冬季也可能兩機一塔，塔內水量將大于設計水量。為適應水量的變化，當小水量時，應保證槽內水深不小于6倍噴嘴直徑，且不應小于15cm。大水量時，保證水槽不滋水，所以設計超高不應小于10cm。
水槽一般水平設置。運行時一般水面沿程升高，但變化不大，為了便于施工和清理，槽寬不宜小于12cm。
