設擋水檐及擋水板

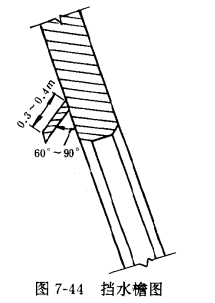

雙曲線形自然通風冷卻塔，在淋水裝置部分上小下大，因此在塔的進風口上檐的塔筒內側，有一個水淋不到的三角區。但是濺散的水可以順塔筒內壁流下，造成進風口上部及人字柱結冰，為防止這種情況發生，在塔筒下檐內側設置用鋼筋混凝土或金屬制作的擋水檐。如圖7-44所示。檐長0. 3~0.4m，與筒壁夾角60°~90°，使沿塔壁流下的水挑入池內，防止進風口處結冰。
擋水檐的設置對冷卻塔的進氣卻是不好的，增加了氣流的阻力，在擋水檐后形成一個分離區，對水冷卻不利。
上述水淋不到的三角區，少量的水仍可通過填料濺到這個區域而引起結冰。為了防止水濺到這部分來，在填料上部與塔筒接觸處可加設一圈擋水板。
加設防凍管
在進風口上槽的塔筒內壁，加設一圈防凍管直接從進水管上引水，防凍水量約為總循環水量的20%~40%，防凍管上開孔，向下噴水，形成一道熱水幕，防止塔在進風口處結冰。由于大量熱水不經過填料冷卻，因而提高了集水池的溫度，防止水池結冰，池水溫度在冬季控制在12℃以上為好。
山西神頭電廠有6座3500m2面積的自然通風冷卻塔，填料均為水泥網格板.由于冬季結冰嚴重而拽塌了大量的填料，甚至砸斷了一根支柱，采用防凍管后解決了塔的結冰問題。由于塔已經在運行，防凍管設在塔內無法施工，所以裝在塔進風口上婚塔筒外壁上，防凍管直徑為Dg350的鋼管，沿塔周分為4段，每段由1根豎管供水，防凍水量為冬季循環水量的20%.沿防凍管接D,50-60的噴水管，管距40cm,管長120mm，在出口處壓偏，寬60 -70mm.噴水管軸線與水平成30.角斜向下方向塔進風口噴水。管水壓0.03~0. 04MPa,防凍管內每米流量22. 12t/h，流速1. 6m/s。
