轉子流量計是利用壓降不變,而節流面積的變化來測量流量的,即采用恒壓降變節流面積的流量測量方法。
1.轉子流量計的工作原理

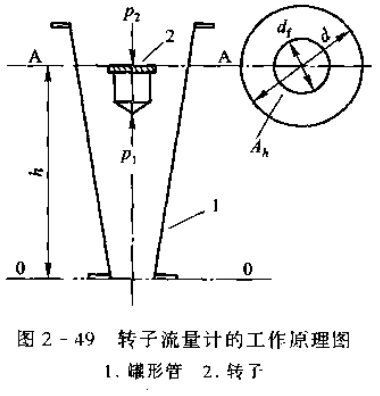

圖2-49所示為指示式轉子流量計的原理圖。它由一段向上擴大的圓錐形管和密度大于測流體密度,且能隨被測流量大小而上下浮動的轉子(又稱浮子)組成。
利用轉子流量計測量流量時,被測流體(氣體或液體)由錐形管下端進入,沿著錐形管向上運動,流過轉子與錐形管之問的環隙,再?gòu)腻F形管上端流出。當流體流過時,由于節流作用,在轉子上、下端產生壓差，此壓差作用,使位于錐形管中的轉子受到向上的一個力，而使轉子浮起。當這個力正好等于浸沒在流體里的轉子重力(即等于轉子重量減去流體對轉子的浮力)時,則作用在轉子上的上下兩個力達到平衡,此時轉子就停浮在一定的高度上。
假如被測流體的流量突然由小變大時,作用在轉子上的向上的力就加大。因?yàn)檗D(zhuǎn)子在流體中所受的重力是不變的，即作用在轉子上的向下力是不變的,所以轉子就上升。由于轉子在錐形管中位置的升高,造成轉子與錐形管間的環隙增大，即流通面積增大。隨著環隙的增大,流過此環隙的流體速度變慢,因而,流體作用在轉子上的向上力也就變小。當流體作用在轉子上的力再次等于轉子在流體中的重力時,轉子又穩定在一個新的高度上。這樣，轉子在錐形管中的平衡位置的高低與被測介質的流量大小相對應。如果在錐形管外表沿其高度刻上對應的流量值,那么根據轉子平衡位置的高低就可以直接讀出流量的大小。這就是轉子流量計測量流量的基本原理。
