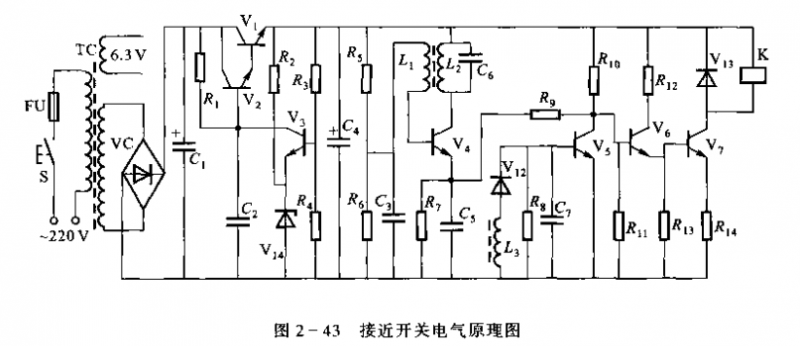

晶體管接近開關電氣原理如圖2-43所示。接近開關由串聯型晶體管穩壓電源供電。
三極管V4,電容C6和變壓器(L1,L2)組成LC振蕩器,只要線圈L1的相位正確,選擇合適的臣數比,就能保證起振。L2C6組成諧振回路,接在V4集電極,使振蕩器輸出波形良好,振蕩頻率也同時確定。當指示液位的浮子未進入接近開關控制區時,振蕩器振蕩正常,振蕩電壓由L3耦合輸出,經二極管V1,整流后,給三極管V5提供一正偏壓,使V5飽和導通,V5飽和導通后將三極管V6基極電位鉗在低電位,迫使V6、V7截止,繼電器K不動作;當浮子進入接近開關工作區時,浮子在振蕩器的高頻磁場中產生渦流,使振蕩回路品質因數(Q值)下降,破壞了振蕩條件,迫使高頻振蕩器停振，L3線圈無振蕩電壓輸出,V5截止,而R10R11向 V6的基極提供了一個正向偏壓,使V6飽和導通,V7隨即也飽和導通,繼電器K動作.其觸點輸出開關信號。當V7管子由飽和轉向截止時,其集電極所帶繼電器線圈要產生自感電動勢，很可能將V7擊穿,加V13續流二極管,是為自感電動勢提供一個通路,保護V7不被擊穿。R6是正反饋電阻,用以提高開關電路翻轉靈敏度。
