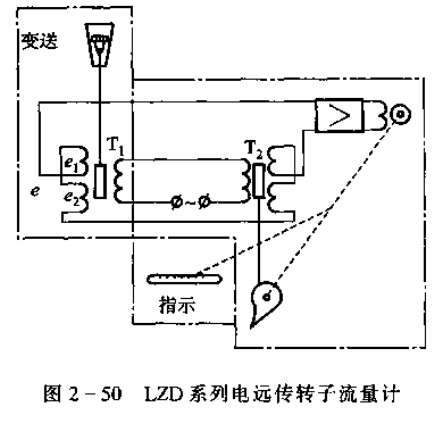

流量變送器是把轉子流量計的轉子與差分變壓器的鐵心連接起來,如圖2-50所示,使轉子隨流量變化的運動帶動鐵心一起上下升降,那么,就可以將流量的大小轉換成輸出感應電壓的大小,這就是電遠傳轉子流量變送器的工作原理。
2.加流量指示儀
如圖2-50所示,電遠傳轉子流量計的流量指示儀也采用一個與發送差分變壓器完全相同的接收差分變壓器和電子放大器以及凸輪機構等組成的自動平衡線路來實現,也可以用另一種動圈儀表直接測量發送差分變壓器輸出的電壓信號,以顯示流量。
(2)電遠傳轉子流量計的工作原理
當被測介質流量變化時,引起轉子停浮的高度發生變化,轉子通過連桿帶動流量變送器的差分變壓器T1中的鐵心上下移動。當流量增加時,鐵心向上移動,發送變壓器的T1的次級繞組輸出一不平衡電動勢,進入電子放大器放大后的信號一方面通過可逆電動機帶動顯示機構動作，另一方面通過凸輪帶動接收差分變壓器T2中的鐵心也向上移動。使T1的次級繞組也產生一個不平衡電動勢。由于Ti1、T2的次級繞組是反向串聯的,因此T2生產的不平衡電動勢將抵消T1產生的不平衡電動勢,由于T1、T2一直到進入放大器的電壓為零時，T2中鐵心才停留在相應位置上,這樣T2中的鐵心位置就和發送變壓器的T1的鐵心位置一樣都隨流量大小而變化,顯示機構的指示值就是被測流重的數值。
