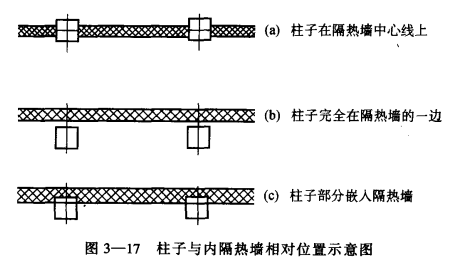

在冷庫建筑平面方案初步確定后，按照庫房的溫度、濕度要求，布置庫房、穿堂和出入口。在布置時，必須注意各庫房的內隔熱墻和柱子的相互位置，特別是兩邊庫溫不同的內隔熱墻，千萬不能將柱子布置在隔熱墻的中心線上.因鋼筋混凝土柱子的熱阻比較小，會形成“冷橋”。柱子位置也不宜與隔熱墻完全脫開，這樣會給制冷設備布置和碼垛帶來不便。柱子位置最好是與隔熱墻相接或?qū)⒅拥囊徊糠智度雺?nèi)，雖然該處的熱阻值減小，但相差不多，仍可達到隔熱目的。柱子與內隔熱墻的相對位置見圖3-17。

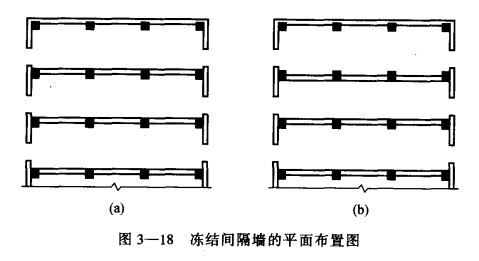

為了簡化制冷工藝的設計，建筑平面布置時，必須注愈相同庫容量的冷藏間，其平面形狀應盡可能取得一致。特別是相同容量設有吊運軌道和冷卻設備的冷卻間和凍結間更應如此。如圖3-18(a)所示，三個凍結間平面尺寸完全一樣，制冷工藝設計只要作一間標準圖即可。圖3-18(b)所示，三個凍結間的平面尺寸均不相同，制冷工藝設計則每間也不相同，工藝設計工作量大。
