陳列柜的制冷系統與冷藏、冷凍柜基本相同，主要的不同點如下。
1、采用壓差停車當柜內溫度達到設定值時，溫控器發出停機指令，首先切斷供液電磁閥電源，使之關閉。此時，壓縮機繼續運轉，待蒸發器被壓縮機抽至低壓停機控制值時，壓力控制器動作，使壓縮機停機。當柜內溫度上升至開機設定值時，溫控器又發出指令，使供液電磁閥得電開啟，高壓泄放，壓差縮小，接通機組電源，又進入工作狀態。這樣可以保證停機前將低壓側的制冷劑抽凈，避免停機后工質在曲軸箱凝積，有利于冬季運行。
2、采用外平衡式熱力膨脹閥：采用外平衡式熱力膨脹閥調節制冷劑流量，能保證只有壓力降低到設定值時，閥才開啟供液，避免啟動超載。

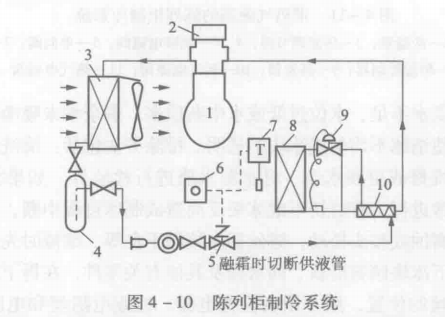

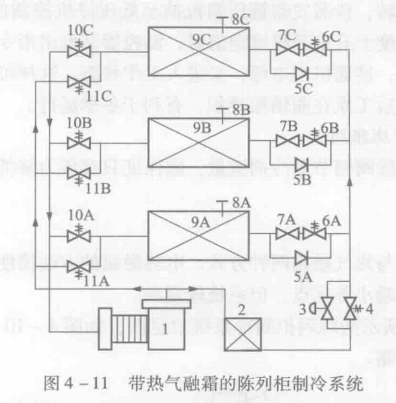

3、必須設融霜機構：融霜主要有電熱融霜與熱氣融霜兩種方式。電熱融霜的方法簡便、易行，熱氣融霜具有快速、節能、柜內溫度波動小等優點，但系統較復雜。圖4-10、圖4-11所示為陳列柜制冷系統示意圖，如圖4-10所示適于電熱融霜，如圖4-11所示適于熱氣融霜。
