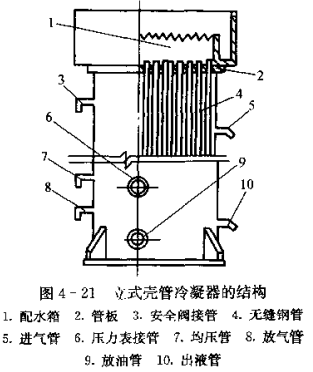

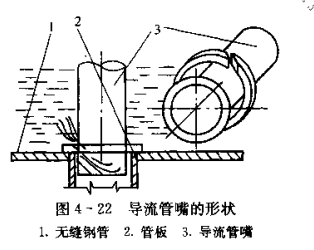

立式殼管冷凝器的結構如圖4-21所示。它是鋼板卷焊而成的圓筒，簡的上下兩端各焊一塊鋼板，兩鋼板之間焊接有許多根?38 X3 mm或?51X3.5mm的無縫鋼管，冷凝器安裝在一個混凝土水池上，冷凝器頂部安裝有一個配水箱，通過導流管嘴將冷卻水均勻地分配到冷卻塔內的每根鋼管內。導流管嘴的形狀如圖4-22所示。冷卻水在管內吸熱后，從冷凝器下部排入蓄水池。
青島生產的冷凝器上部設有進氣管，下部設有出液管。氨蒸汽制冷劑從進氣管口進入冷凝器中的冷卻水管，制冷劑氣體遇冷后便形成液體，沿冷卻水管壁下流，存積于冷凝器底部。
另外，在冷凝器的主體上還設有進氣管、排氣管、壓力表、安全閥等管道接頭，接通相應的管道與設備。為了避免液體中混入的潤滑油而影響制冷，出液管接頭距筒底應有規定的距離，積存在筒底的潤滑油可通過底部的放油閥放出。
