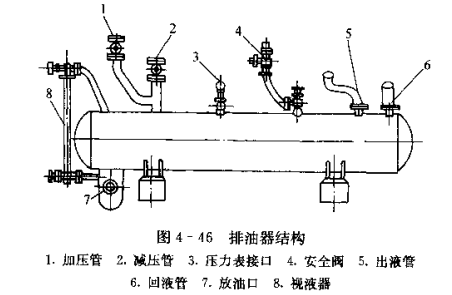

排油器的結構如圖4-46所示。它是鋼板制成的臥式筒體，與高壓儲液器基本相似，筒體上部設置有加壓管、減壓管、壓力表接管、安全閥、出液閥、回油管。筒體下部設置有放油管。減壓管與氨液分離器的進液管相連接，用來降低排油器內的壓力。加壓管與冷凝器入口處相連接，用來增加排油器內的壓力，出液閥與高壓儲液器相連接，進液閥與蒸發器的出液管相連接。
排液器的作用是在熱氨沖霜時，儲存濟南冷風機排管或冷卻排管內的氨液、經沉淀后，從筒體底部將潤滑油放出。筒內有氨液通過總調節站向系統供氨。
