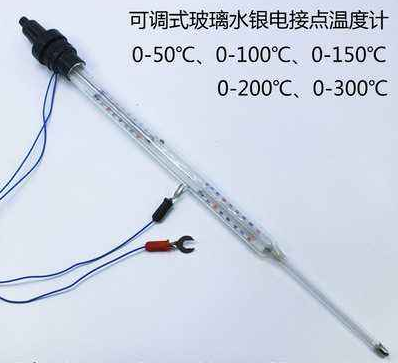

青島冷庫制冷裝置使用的WXG-11t型電接點式水銀溫度計，是一種與電子繼電器組合使用的溫控元件。溫度計接觸的額定電壓為36V，電流為20~50 mA，安裝方法如下:
1、安裝時，溫度計導線應按線路圖良好地接在電子繼電器的接線柱上，電子繼電器可裝在機房控制室內。
2、用于控制庫房溫度時，應將溫度計垂直安裝在庫內。但不要安裝在角落里或庫房門口太近的地方，使溫度計感應的溫度為庫內的平均溫度。
3、用于控制介質的溫度時，應按照浸沒長度將AR度計安裝在鹽水箱、冷水箱和油箱等設備上，注意標尺部位不能侵入介質，以便于觀察和防止溫度計損壞。
以冷庫常用的WT-1226型溫度調節器為例，該溫度調節器一端接溫包，用于感應被控介質溫度;另一端接入控制電路，安裝方法如下:
1、打開表蓋，將調節器垂直安裝在儀表板上。
2、用直徑7.5 mm的三芯電纜將調節器接到控制電路中，并注意選擇墊圈和密封圈，以保證殼體電纜線的密封性。
3、將溫包全部浸入在被控介質中。溫包周圍的介質應保持流動，以保證感溫的準確性。對于溫控范圍為40~80℃、60~100℃、80~120℃、110~150℃、130~170℃等規格的調節器，其溫包應盡可能與調節器殼體下壁裝在同一水平的位置上，以減少靜液柱作用而引起的附加誤差。
4、毛細管應固定在墻壁或儀表板上，每相距300 mm用卡子固定，避免碰壓而使毛細管損壞。
