冰球式蓄冷空調系統是利用一個盛有冰球的蓄冷罐來進行蓄冷。冰球外殼由高密度聚合烯烴材料制成，內注以具有高凝固—融化潛熱的蓄冷溶液。并使用載冷劑如乙二醇水溶液，從蓄冷樣中的球間縫隙中流過，即可與冰球進行冷量交換。在利用鹽水不凍液或蒸發盤管制冰時，鹽水或制冷劑在管內，蓄冷在管外，而冰球式蓄冷系統的載冷劑在管外流動，蓄冷體在球內。冰林式蓄冷系統由于其結構簡單，可靠性高，水阻力小，技術要求低，換熱性能好等優點，已逐漸成為蓄冷空調系統的發展方向。

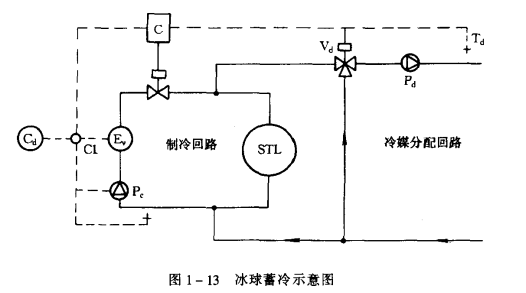

圖1-13，給出法國Apia能量系統的冰球蓄冷示意圖。蓄冷峨與載冷劑制冷機組并聯、制冷回路中的溫度是變化的，在二次冷水泵Pd之前的三通調節閥Vd可使冷水的給水溫度保持在給定值。制冷機組由冷水的回水溫度來調節。制冷機組必須在兩種不同的工況下工作(蓄冷工況和正常供冷工況)，這兩種工況的蒸發溫度約差10℃。蓄冷罐STL內裝有冰球，Cristopisi能量系統的冰球有?77mm(S型)和?95mm(C型)兩種，每立方米STh蓄冰雄可裝?77冰球1330~2250個和380L載冷劑，可蓄冷55kWh,蓄冰罐由普通鋼板制成，承壓一般為0.45~1.6Mpa。
