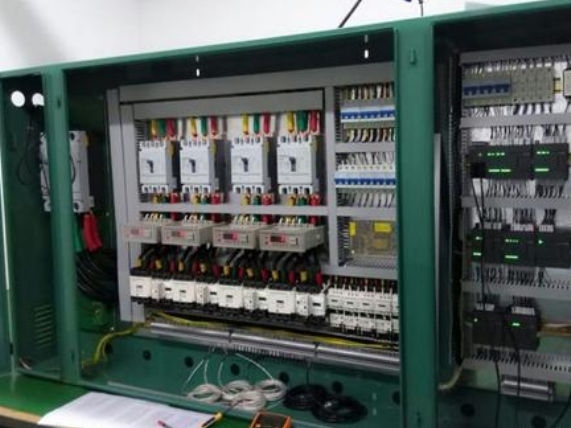

冷藏庫大多采用三相電源的開啟式壓縮機，而壓縮機的運轉是通過電動機來帶動。電動機由磁力啟動器啟動，同時由于制冷系統中還有壓力繼電器、油壓繼電器、溫度繼電器、電動機熱保護及電磁閥等各類保護裝置和自動裝置，所以要配備自動控制電器以組成自控電路。
帶有濟南溫度控制器的一般冷藏庫電路(三相電源的接地保護要絕對可靠)是很簡單的電路，溫度控制器可以直接申人磁力啟動器的吸引線圈中。當總開關和按鈕開關閉合時，電源便通過溫度控制器及壓力繼電器、磁力啟動器的熱繼電器的線圈而工作。當溫度控制器的感溫包受到庫房的低溫影響時，其結構由于熱脹冷縮的關系而機械地把觸點脫開，磁力啟動器停止工作，電動機停止運轉，壓縮機不能制冷。相反，當庫溫上升時，溫度控制器的感溫包受到熱的作用而使觸點吸合。于是磁力啟動器恢復工作，壓縮機又運轉制冷。
有的冷藏庫控制電路中是通過繼電器和溫度控制器進行控制的，當把總開關和手動開關閉合后，低壓變壓器通電。當溫度控制器的感溫包受庫內溫度上升的影響時，其指針向右上升至與“開”相接觸的位置，于是中間繼電器便通過電流而工作，它的觸點閉合，磁力繼電器因此而呈通路狀態，壓縮機電動機通電運轉，系統制冷。而過一段時間以后，當冷庫內溫度逐漸下降，溫度控制器中指針相應向左邊下降，到與“停”相接觸的位置，中間繼電器便接通而工作，其相關觸點脫開，中間繼電器的電流被切斷，壓縮機電動機斷電，停止運轉，系統不制冷，其相關的觸點復位至常開狀態。
