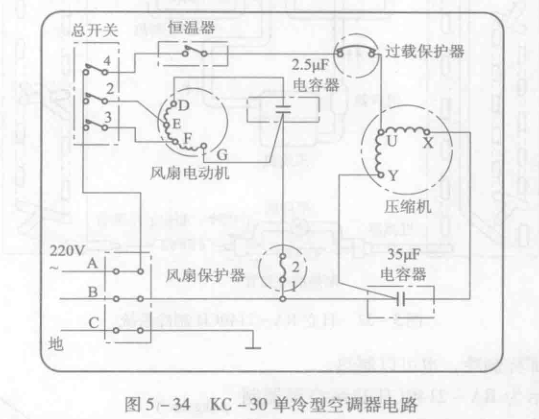

單冷型空調器電路比較簡單，盡管單冷型空抬起的型號較多，但電路系統基本一致，圖5-34所示為一種單冷型窗式空調器電路。由圖5-34可知，此電路包括壓縮機啟動和保護電路，風扇電動機啟動及保護電路。這兩條電路均由總開關控制供電，而壓縮機的啟、停又受溫度控制器的控制。總開關有弱風、強風、制冷擋，當總開關置于強風和制冷擋時，風扇高速運轉，吹出強風，可使房間快速降溫，平時可使用弱風擋。如只需通風時，則可將風機置于強風擋或弱風擋使房間空氣循環流動，或與新風閥配合向室內吹送新風從而通風換氣。當空調器制冷時，先開起風機，然后啟動壓縮機制冷，其工作過程如下:
將風機置于弱風擋時，風機的供電線路是:電源A→總開關2→風機啟動繞組E-D→風機啟動電容器→風機保護器→電源B完成啟動回路，風機開始運轉。風機正常運轉后，閉合制冷開關，此時壓縮機的供電電路為:電源A→總開關4→溫度控制器→過載保護器→壓縮機運行繞組和啟動繞組的公用點U，分兩路，一路徑啟動繞組(U-X)→啟動電容器→電源B,完成壓縮機啟動繞組回路;另一路徑運行繞組(U-Y)→電源B，完成運行繞組。
當室內溫度達到預定溫度時，由溫控器自動切斷壓縮機電源，壓縮機停;當室溫回升時，溫控器又接通電源，壓縮機又運轉制冷，在空調器工作時，風機始終在運轉。
從圖5-34所示電路圖上可以看出，風扇電動機的啟動繞組和運行繞組是隨風速的強弱而變化的。弱風時，啟動繞組為E-D的一段繞組，運行繞組為E-F-G的一段繞組;強風時，啟動繞組為了F-E--D的一段繞組，運行繞組為了F-G的一段繞組。
