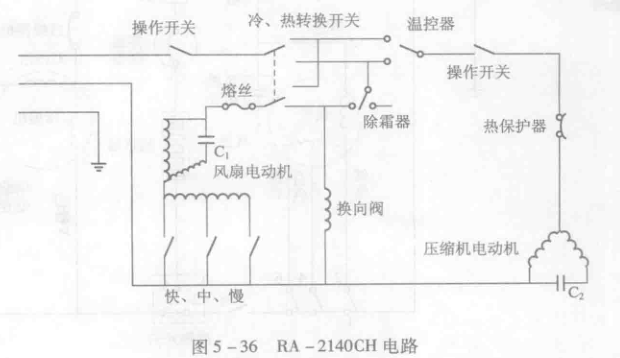

圖5-36所示為RA-2140CH熱泵型窗式空調器電氣控制原理。圖5-36中冷熱轉換開關用于制冷或制熱功能轉換，風速選擇開關選擇風扇運轉速度，有快、中、慢三擋。制冷時，電磁換向閥不得電，壓縮機和風扇電動機工作;制熱時，電磁換向閥得電，制冷劑的流向被改變，同時壓縮機和風扇電動機也工作，實現制熱,空調房間溫度由溫度控制器控制。
熱泵空調制熱運行，當室外換熱器表面溫度低于0℃時，除霜器轉換，使換向電磁閥失電，空調器進行制冷循環，室外換熱器升溫，完成除霜過程。為防止制熱除霜時將冷風送入室內，除霜運行時風扇停轉。室外換熱器表面溫度升至6℃后恢復制熱運行。
圖5-37所示為帶有定時器和除霜溫控器的冷熱兩用型空調器的電路圖。
