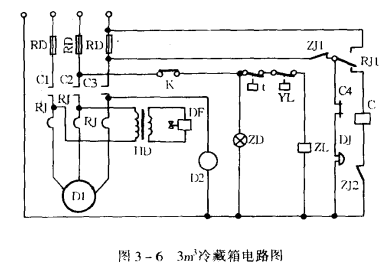

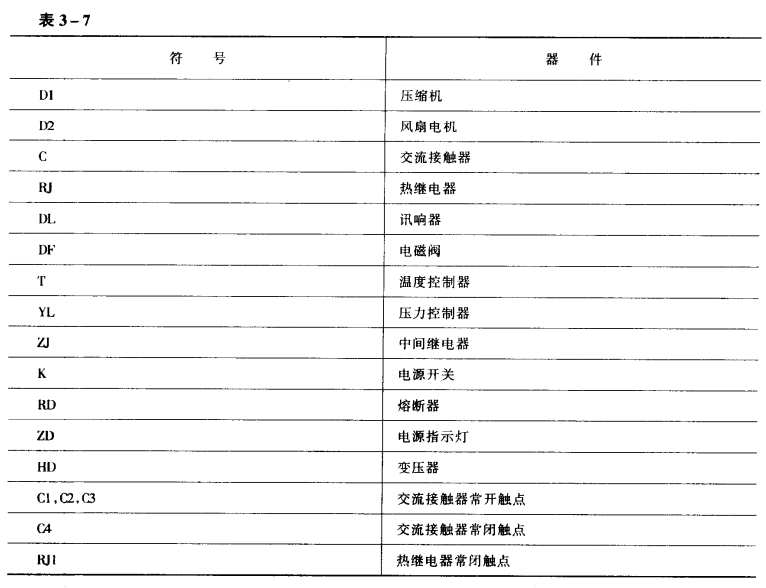

3m3冷藏箱電氣控制系統的組成和控制原理與1m3冷藏箱基本相同，如圖3一6和表3-7所示。
3m3冷藏箱壓縮機電機為3kW三相電機，電源為單相220V，在接通電源開關后，電源指示燈亮，箱內沒達到所需溫度時，濟南溫度控制器接通，制冷系統在沒超出所規定的壓力時，壓力控制器線路接通，并使中間繼電器線圈通電，其觸頭ZJ1,ZJ2閉合，交流接觸器線圈接通，其觸點C1,C2,C3閉合，此時壓縮機工作，電風扇運轉，電磁閥(36V)接通，制冷系統電路接通，C4觸點斷開，訊響器斷開。當箱內降到所需溫度時，溫控器斷開，中間繼電器與其觸點，交流接觸器與其C1,C2,C3觸點斷開，壓縮機、電風扇，停止運轉，變壓器、電磁閥斷電，制冷系統電路斷開，這時C4觸點閉合，但7J1觸點呈斷開狀態，訊響器仍然不響，這是屬于正常開停。
當壓縮機過載或電機斷相時，電流增大，保護壓縮機的熱繼電器斷開，其觸點RD切斷交流接觸器以及壓縮機電機、風扇電機、電磁閥，此時C4觸點閉合，田1觸點與另一條線路接通，訊響器即可報警。如其他控制元件，由于短路等原因造成熔斷器燒毀，訊響器仍可報警。在制冷系統的高壓和低壓超出所規定的壓力時，壓力控制器線路斷開。中間繼電器觸點、交流接觸器與C1,C2,C3觸點斷開，壓縮機、電風扇也停止工作，提高了設備的安全性。
