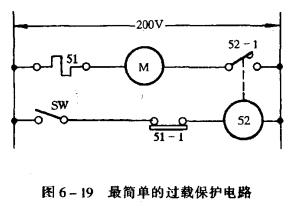

為防止電動機燒壞，在電路中要增加過載繼電器作為保護裝置，這樣就可以防止燒毀電機，如圖6一19所示。
運轉時，接通開關sw，過電流繼電器51的接點51一1接通，給電磁接觸器52的電磁線圈52供電，電磁線圈52被激磁，電磁接觸器52的A接點52一1閉合，電動機B開始運轉。
停止時，把開關SW斷開，電源電壓被切斷，電磁接觸器52的電磁線圈52失磁，接點52一1斷開。由于電源被切斷，電動機M停止運轉。
在運轉中.若電動機(M)超載，就會發生下列情況:大電流流經過載繼電器51的放熱器，放熱器放熱，雙金屬片彎,B接點51一1斷開，電源電壓的供給被切斷，電磁接觸器52的電磁線圈52失磁，接點52一1斷開，電動機M停止轉動。這樣就能夠防止燒毀電動機。但是，隨著時間的延長，過載繼電器51的放熱器冷卻，雙金屬片恢復到原來的狀態。B接點51一1自動復位、閉合，電磁接觸器52的電磁線圈52重新激磁，電動機M重新運轉。這時若繼續保持超載狀態，電動機又停止運轉。
電動機M這樣反復運轉、停止，仍有發生燒毀電動機的可能。
