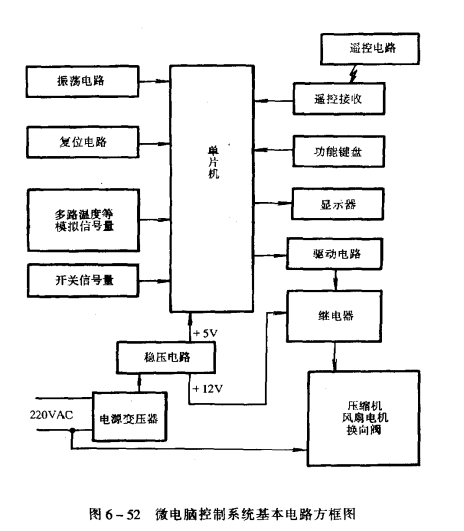

空調器微電腦控制系統的基本電路如圖6一52所示，一般由以下幾部分組成:
1、信號檢側部分 這部分完成各種模擬信號量和開關信號量的檢測。溫度傳感器(室內溫度、室外溫度、盤管溫度、化霜溫度等)、濕度傳感器、電流傳感器等輸出的信號放大、A/D轉換后送CPU,高壓開關、低壓開關、化霜開關等開關量經相應的轉換接口電路送入CPU,
2、功能設置部分 這部分由操作鍵組成，用戶操作不同的鍵設置所需要的功能，諸如制冷、制熱選擇、溫度設定、定時設定、開機關機等。
3、控制部分 這部分功能由單片機完成。它通過對各種模擬量和開關量以及功能鍵的識別，發出相應的控制命令，如控制濟南壓縮機開停作溫度調節、選擇不同的風扇電機轉速、風向調節、自動運行、睡眠運行等，同時在空調器工作異常情況下提供各種保護功能。
4、顯示部分 用紅外發出二極管LED及數碼管或液晶板顯示空調器的工作狀態、保護狀態、設定溫度、實際溫度、定時時間等。
5、執行部分 根據單片機發出的控制命令控制壓縮機、室內外風扇電機、四通換向閥、電磁閥、電子膨脹閥、步進電機、電加熱器等執行部件執行相應的動作。為了擴大單片機輸出驅動能力，在執行部件和微處理器之間加有驅動接口。
6、紅外遙控與接收部分 該部分用于遙控操作。當操作遙控器時，其上紅外發光二極管發出紅外光信號，由紅外接收器接收，經光電轉換放大送至單片機，它發出相應的控制命令。
7、電源部分 該部分對220V交流電進行整流、濾波、穩壓，輸出兩組直流電壓，一組提供給單片機，另一組提供給驅動器等。
