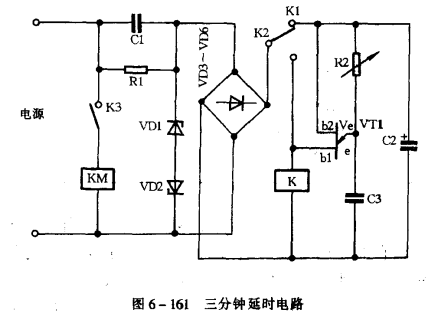

三分鐘延時電路的種類繁多，控制方式也各不相同。如圖6一161所示為一種簡單的延時電路。
當接通交流電源時，電容器C3通過電阻R2開始充電，繼電器K無電不工作，壓縮機控制接觸器KM無電，壓縮機不工作。當電容C3上的電壓充到調定值時，單結晶體管VTI導通，繼電器K通電吸合，其觸點K1斷開，K2閉合自鎖,K3接通,KM得電，使壓縮機運轉。
如果電x切斷馬上通電，它就自動延時3分鐘才供給KM電源，從而有效地保護了壓縮機。調節R2的阻值可改變C3的充電時間，相應地也就改變了延時時間。
