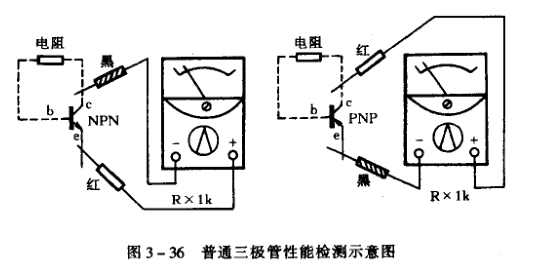

測量參數主要是Iceo和hFE。按圖3-36所示,可估測三極管的Iceo。通常鍺小功率及中功率管的實測阻值應在10~20kΩ以上;硅三極管應大于100kΩ,實測值實際多為m,即看不出表針擺動。若實測阻值過小,表明Iceo很大,這種管子性能及穩定性都較差,一般不宜使用。如果實測值近于零,說明管子的c、e極間已擊穿。用此法也可檢測ICBO,只要將表筆改接b、c極,測量b、c結反向電阻即可。通常鍺管的測量阻值應比測Iceo。時的阻值大,硅管則為∞。
在測Iceo的基礎上,再接一個100kΩ的電阻(硅管)或20kΩ的電阻(鍺管)于管子的b、c極，如圖3-36中虛線所示,便可檢查管子的放大系數hFE。接上該電阻后表針示值變小越多,說明管子的hFE越大;若阻值不變或改變很少,說明管子已壞或放大能力差。實測時也可用濕手捏牢b、c極代替電阻,這是利用人體電阻的一種方法,但操作中不能讓b、c極直接相碰。此外,近幾年生產的萬用表大多有測試小功率三極管hFE的擋位,使用時按說明書先在規定的電阻擋調好0Ω,再轉到hFE擋,將管子引腳按類型分別插入相應測試孔,此時可直接由hFE標尺線讀出放大系數。
