空調的電腦板損壞，價格昂貴且難購買，在維修中采取下列方式，使幾臺接近報廢的電腦煥發青春。圖4-3是自制機械溫控式空調控制電路，電路通過手動方式完成對空調器的功能控制及風速調整,電路簡單,制作容易。電路中SA1為功能選擇開關,若處于制冷(COOL)模式,此時根據室內溫控器ST1所處的狀態,VT1、VT3同步導通或截止J1、J3同時吸合或釋放，控制室內外機運行或停機。SA1處于(HEAT)位置時,VT2導通,2吸合,四通換向閥YV通電，使系統轉換成制熱模式,且同樣根據ST1所處的狀態,控制室內外機的運行與停機,只是控制的效果與制冷模式相反,即制熱模式的開機對應于制冷模式的停機,而制熱模式的停機對應于制冷模式的開機。當SA1處于OFF位置時,空調器處于關機狀態。
SA2為風速調整開關。當SA2處于了時,也吸合,室內風機EMI1執行高速運轉;SA2為M時,J4釋放,J5吸合,EM1執行中速運轉;當SA2處于工位置時,J4、J5均處于釋放狀態,EM1執行低速運轉。
ST2為化霜溫控器。通過ST2在常溫狀態下的常閉接點,同時對四通換向閥YV和室內風機EM1進行控制。在制熱運行中,當室外盤管溫度達到一定低溫時,ST2接點斷開,YV復位，系統轉換成制冷狀態,開始進行化霜過程,同時,室內風機EM1停止送風,以防止向室內送入冷風。當室外盤管溫度回升至一定程度,ST2重新閉合,恢復對YV和EMI的供電,停止化者運行,系統恢復到正常制熱狀態。

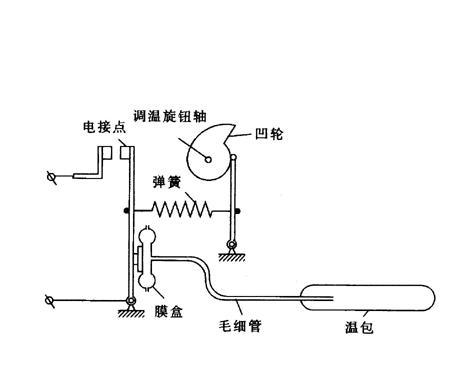

機械溫控器制作時,應盡量利用空調器原電路板,通過重新布線,實現本電路的控制功能。如果原電路板實在無法利用,可根據原電路板的尺寸,用單面熬鋼板重新制作電路板。因為電路簡單,業余條件可用刀刻法進行制作。電路中所用元器件,SA1、SA2均為單刀三位撥動開關;S]1為室內溫度控制器,可選用WPF-16L型機械壓力式溫控器;ST2為化霜溫度控制器，一般可直接利用原機內化霜溫控器。如果原機化霜為電子控制,可選用CWD-80410型空調器化霜溫控器。J1型號為JQC-54FE,J2~J5均為JZC-7FF或LZ-177。J1~J5也可利用原機內的繼電器。本電路只要接線無誤,一般不必調整即可使用。
該電路可直接用于3500W以下制冷量的單相壓縮機控制。如果壓縮機功率較大,或是用于控制三相供電的壓縮機,可將圖中的J1改用超小型繼電器,用其常開接點控制交流接觸器，并通過交流接觸器來控制壓縮機。同時,應將壓縮機控制回路中的保護器件改接到交流接觸器線圈的控制回路中去。另外,如果是有相序要求的壓縮機,還應注意保留原電路中的相序保護功能。如該功能已無法利用,則必須另外加裝相序保護電路,以防因相序錯誤而造成壓縮機損壞。
