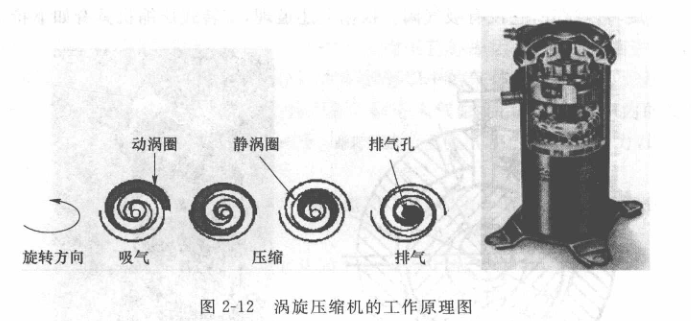

渦旋式壓縮機是由一個固定的漸開線渦旋盤和一個呈偏心回旋平動的漸開線運動渦旋盤組成可壓縮容積的壓縮機。渦旋式壓縮機是有兩個雙函數方程型線的動、靜渦盤相互咬合而成。在吸氣、壓縮、排氣的工作過程中,靜盤固定在機架上,動盤由偏心軸驅動并由防自轉機構制約,圍繞靜盤基圓中心,作很小半徑的平面轉動。氣體通過空氣濾芯吸入靜盤的外圍,隨著偏心軸的旋轉,氣體在動靜盤鳴合所組成的若干個月牙形壓縮腔內被逐步壓縮,然后由靜盤中心部件的軸向孔連續派出。渦旋壓縮機的工作原理圖如2-12所示。
渦旋壓縮機的獨特設計,使其成為當今世界節能壓縮機。渦旋壓縮機主要運行件渦盤只有齪合沒有磨損,因而壽命更長,被譽為免維修壓縮機。渦旋壓縮機運行平穩、振動小、工作環境寧靜,又被譽為“超靜壓縮機"。渦旋式壓縮機結構新穎、精密、具有體積小、噪聲、.重量輕、振動小、能耗小、壽命長、輸氣連續平穩、運行可靠、氣源清潔等優點。
渦旋式制冷壓縮機最大的優點如下：
(1)結構簡單。壓縮機體僅需2個部件(動盤.定盤)就可代替活塞壓縮機中的15個部件。運行可靠型高,壽命長。具有震動小,噪聲低等特點,并且提高效率10%以上。壓縮機下部裝有橡膠防震架,可大大降低機組的震動。
(2)高效。吸氣氣體和變換處理氣體是分離的,以減少吸氣和處理之間的熱傳遞,可以提高壓縮機的效率。渦旋壓縮過程和變換過程都是非常安靜的。
