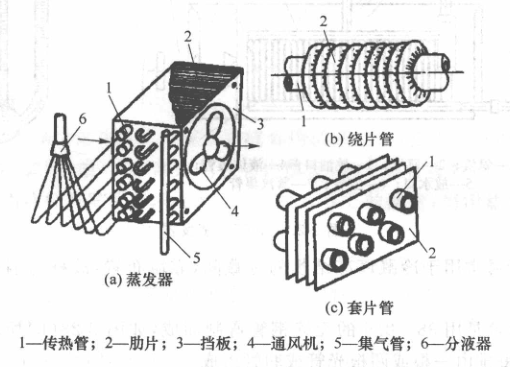

在這種蒸發器中,管外空氣是在風機的作用下受迫流動,與管內的制冷劑進行熱交換,使空氣冷卻,從而達到降溫的目的,如圖2-24所示。氨的冷風機蒸發器用25~38mm的無縫鋼管制成,管外繞以厚1mm左右的鋼肋片,肋距約為10mm,下供液,上回氣。氟利昂蒸發器多用10~18mm的銅管制成,管外肋片多為套片式。
當蒸發器用于空調時,肋距為2~4mm用于降溫或低溫時,其肋距應放大,一般為4~6mm,這是因為肋距太小時,凝結水流動不暢,或很快被積霜堵死,惡化了換熱效果。目前一些房間空調蒸發器的基管也有用9.52mm或7.2mm的銅管,肋片多用厚0.12mm或0.15mm左右的鋁片。采用冷風機時,不用載冷劑、冷損失少、結構緊湊、易于實現自動化控制。冷風機蒸發器的換熱系數也不大,當迎面風速為2~3m/s時,其換熱系數為29~35W·(m2·K)-1。
冷風機的蒸發器一般由許多并聯的蛇形管組成,在供液前,應加裝分液器和毛細管,保證液態制冷劑能夠均勻地分配給各路蛇形管。分液器保證了流入各路的制冷劑蒸氣含量相同。毛細管內徑很小,有較大的流動阻力,從而保證了制冷劑分配時流量相同。
