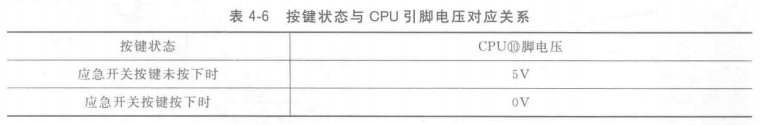

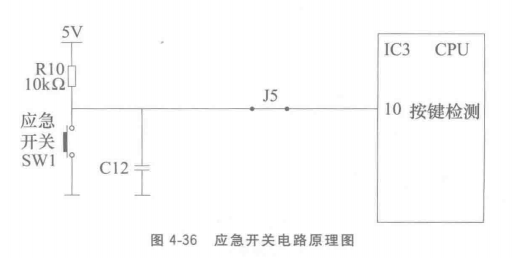

應急開關電路原理圖見圖4-36，按鍵狀態與CPU引腳電壓的對應關系見表4-6，電路作用是無遙控器時可以開啟或關閉空調器。
強制制冷功能、強制自動功能共用一個按鍵，CPU⑩腳為應急開關按鍵檢測引腳，正常時為高電平直流5V。應急開關按下時為低電平0V，CPU根據低電平的次數進人各種控制程序。
控制程序:按壓第1次按鍵，空調器將進入強制自動模式，按鍵之前若為關機狀態，按鍵之后將轉為開機狀態;按壓第2次按鍵，將進入強制制冷狀態;按壓第3次按鍵，空調器關機。按壓按鍵使空調器運行時，在任何狀態下都可用遙控器控制。轉入按遙控器設定的運行狀態。
其他品牌(如海信)空調器應急開關控制程序
按1次為開機，工作于自動模式，再按1次則關機;待機狀態下按下應急開關按鍵超過5s，蜂鳴器響3聲，進入強制制冷，運行時不考慮室內環境溫度;應急運行時，如接收到遙控信號，則按遙控信號控制運行。
