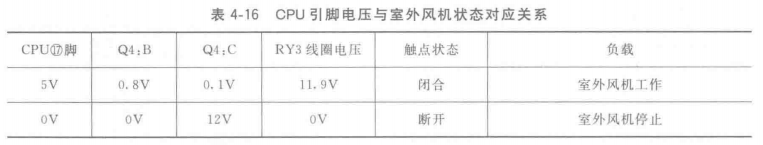

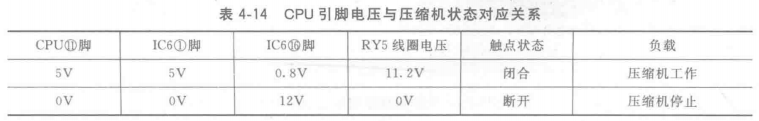

圖4-67為室外機負載驅動電路原理圖，CPU引腳電壓與壓縮機狀態的對應關系見表4-14。CPU引腳電壓與四通閥線圈狀態的對應關系見表4-15。 CPU引腳電壓與室外風機狀態的對應關系見表4-16。
室外機負載驅動電路的作用是向壓縮機、室外風機、四通閥線圈提供或斷開交流220V電源，使制冷系統按CPU控制程序工作。
壓縮機和四通閥線圈繼電器驅動電路工作原理
CPU?腳、反相驅動器1C6①腳和?腳、繼電器RY5組成壓縮機繼電器驅動電路;CPU?腳、1C6③腳和?腳、二極管D18,繼電器RY4、電阻R33、電容C16組成四通閥線圈繼電器驅動電路。
壓縮機和濟南四通閥線圈的繼電器驅動工作原理完全相同，下面以壓縮機繼電器為例介紹其工作原理。當CPU的?腳為高電平5V時，IC6的①腳輸入端也為高電平5V，內部電路翻轉，對應?腳輸出端為低電平約0.8V，繼電器RY5線圈得到約11. 2 V供電，產生電磁力使觸點閉合，接通壓縮機L端電壓，壓縮機開始工作;當CPU的?腳為低電平0V時，IC6的①腳也為低電平0V。內部電路不能翻轉，其對應?腳輸出端不能接地，RY5線圈兩端電壓為0V，觸點斷開，壓縮機停止工作。
D18為繼電器線圈續流二極管，電阻R33和電容C16組成消火花電路，消除繼電器R Y4觸點閉合或斷開時瞬間產生的火花。
