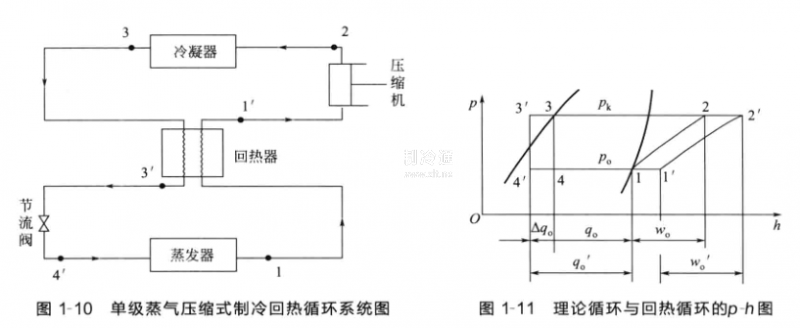

單級蒸氣壓縮式制冷回?zé)嵫h(huán)系統圖如圖1-10所示。在制冷循環系統中增加了一個氣液熱交換器—回?zé)崞鳌＠淠骼淠蟮娘柡椭评鋭┮后w.用狀態點3表示先通過回?zé)崞髟偃ス?jié)流閥;蒸發器吸熱氣化后的飽和制冷劑蒸氣，用狀態點1表示.先通過回?zé)崞髟偃ブ评鋲嚎s機。從而使節流閥前常溫下的飽和制冷劑液體與制冷壓縮機吸入口前低溫的飽和制冷劑蒸氣進行熱交換.達到節流前的制冷劑液體過冷、制冷壓縮機吸氣過熱的目的.3-3’為液休過冷過程，1-1’為吸氣過熱過程.如圖1-11所示為理論循環與回?zé)嵫h(huán)的p-h圖。
在實際應用中，氟里昂制冷循環適合使用回?zé)崞鳌Ｒ驗榉评湎到y(tǒng)一般采用直接膨脹供
液方式給蒸發器供液。直接膨脹供液是指靠壓力差給蒸發器供液.即利用節流閥前、后的高低壓差(Pk-po)給制冷劑液體提供動力.向蒸發器供液.回?zé)嵫h(huán)的過冷可使節流降壓后的閃發性氣體減少.從而使節流機構工作穩定、蒸發器的供液均勻。同時回?zé)?/span>循環的過熱又可使制冷壓縮機避免“濕沖程”.保護制冷壓縮機。
