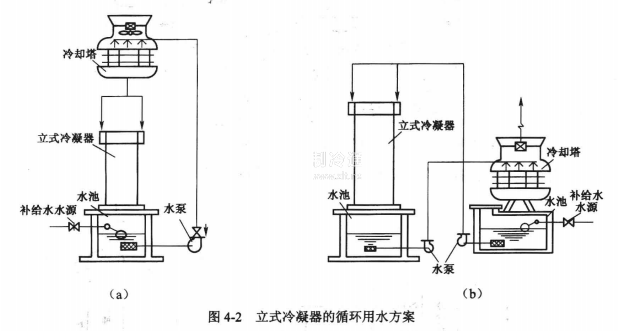

立式冷凝器的循環用水方案如圖4-2所示。
臥式冷凝器在夏季由于進水溫度較高，使冷凝壓力增大，既不經濟，又不安全，為此，可采用溫度降低的深井水作為補給水，與部分溫度較高的臥式冷凝器出水相混合，以適當降低臥式冷凝器的進水溫度，該法習慣性稱為排污法用水。
從排污管排放的水量應等于補給深井水水量，循環泵的流量應等于計算的冷卻水量。值得指出的是，一些地區深井水含有游離鐵(Fe)量較高，深井水一經曝氣，游離鐵即與空氣中的氧結合成氧化鐵，產生一種黃褐色的沉淀物，給水系統的清洗工作帶來很大麻煩。所以，采用補給水時，應根據深井水水質分析報告慎重考慮。送入臥式冷凝器的深井水如果由提升地下水深井水泵直接供給，則游離鐵對臥式冷凝器的污染是很輕微的。
