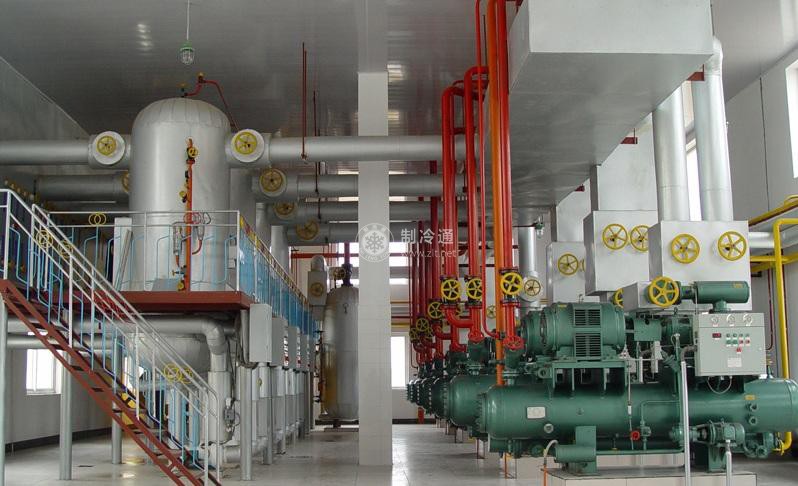

制冷裝置中的管道包括制冷劑管道、冷卻水管道、冷媒水(制冷劑)管道等。管道的正確設計、布置和安裝直接關系到制冷系統的運轉穩定性和經濟性。各管道管徑大小應按產品說明書或設備要求規格配備，不應隨便更改。
(1)氟利昂管道可采用銅管，也可采用無縫鋼管。管徑較大時(d≥25 mm)，采用無縫鋼管，連接方式與氨管路相同;管徑較小時則多采用紫銅管。
紫銅管安裝前可用四氯化碳溶液充灌清洗。如管內殘留氧化皮等污物，則可用20%的硫酸溶液進行酸洗，然后用冷水沖洗，再用3%-5%碳酸鈉溶液中和，最后用冷水沖洗并吹干，封存后待用。
紫銅管的連接可采用銀釬焊或銅釬焊。銀釬焊的焊接溫度較低，焊料流動性好。銅釬焊的焊接強度高、價格便宜，但因焊接所需溫度較高，故焊接時易產生機械性氧化雜質。同直徑管子多采用脹口插入，并以釬焊的方式進行連接。
(2)氨制冷系統的管道必須采用無縫鋼管，不能采用銅管或其他有色金屬管道。
管子安裝前必須進行管道內壁的除銹、清洗和干燥工作。對于管徑較大的管道，可用鋼絲刷在管道內部往返拖拉，然后用空氣吹除。對于小直徑管道，可用干凈白布浸以四氯化碳液體，對管道內壁進行擦洗。也可灌以四氯化碳液體，10~15 min，后倒出，再將管道吹干，封存?zhèn)溆谩?/span>
氨管道的連接一般采用電弧焊。鋼管對接時，管口應事先加工成適當坡口，然后采用低碳鋼焊條焊接，焊條直徑按管壁厚度選擇。在需要拆卸和檢修處的管道連接，可采用法蘭連接。用這種方式連接時，法蘭盤密封面與管道軸心的垂直偏差不允許超出0. 5mm，兩結合面用涂有黃油或石墨與機油混合密封劑的石棉橡膠墊加以密封，墊片厚度在1.5~3mm，管路中所需彎頭可采用熱彎或冷彎兩種方法。冷彎適用于小管徑管，并須用專用的彎管器彎制。熱彎則需要將管子加熱后進行。若彎曲半徑為2.5~4倍管徑，為防止管子彎癟，須采用填砂法進行彎制，且彎制結束后必須對管內壁進行仔細的清砂處理。
