氨制冷系統的混合式壓縮系統

實際上，絕大多數冷庫都使用既有單級壓縮又有雙級壓縮的制冷系統，其壓縮機與蒸發系統的配連方案，除考慮單級、雙級各自的靈活性外，還應在單、雙級系統之間考慮不同系統的相互替代。

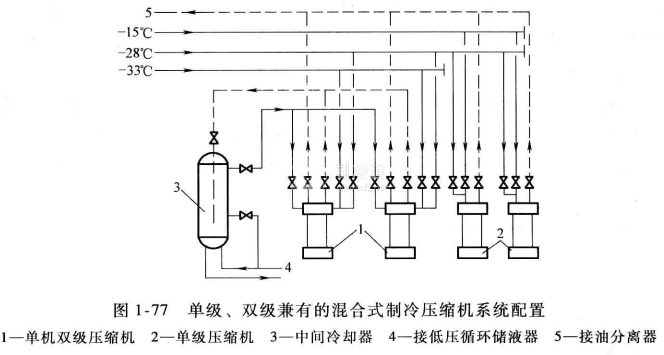

圖1-77所示為單級、雙級兼有的混合式制冷壓縮機系統部分配連方案。圖中三個蒸發系統分別由兩臺單級壓縮機和兩臺雙級壓縮機負擔。

由圖可以看出，-15℃蒸發系統由兩臺單級壓縮機負擔，-28℃蒸發系統和-33℃蒸發系統是由兩臺單機雙級壓縮機負擔的。-28℃蒸發系統和-33℃蒸發系統一般應采用雙級壓縮，但當冬季氣溫比較低，以及凍結間剛進凍時，也可采用單級壓縮。兩臺單級壓縮機既可負擔-15℃蒸發系統，也可負擔-28℃蒸發系統。
