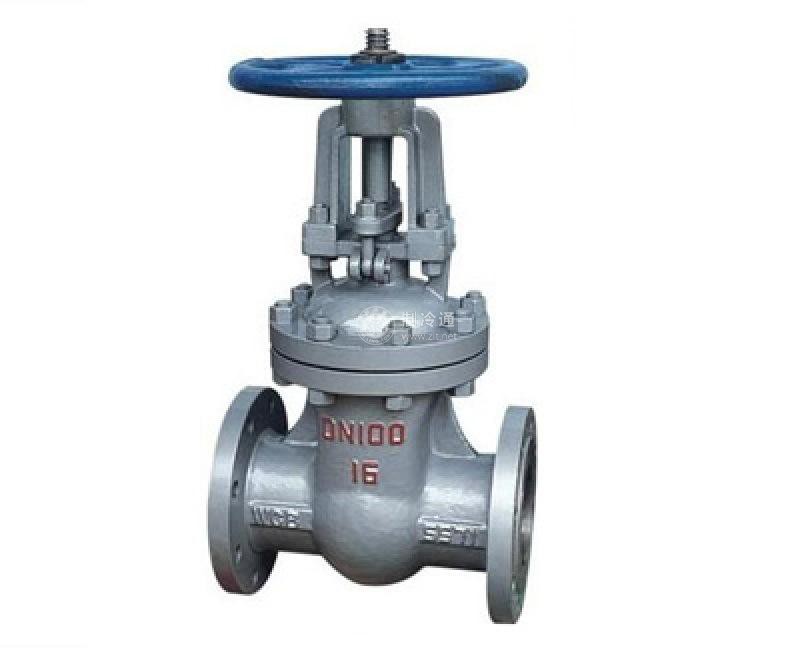

閘閥按密封副的幾何形狀的配置不同可分為平行式閘閥和楔式閘閥。平行式閘閥又可分為單閘板式和雙閘板式；楔式閘閥也可分為單閘板式、雙閘板式和彈性閘板式。
1.平行式閘閥
平行式閘閥的密封面與垂直中心線平行，即兩個密封面互相平行。在平行式閘閥中，以帶推力楔塊的結構最為常見，即在兩閘板中間設置有雙面推力楔塊，這種閘閥適用于低壓、中小口徑(DN40~DN300)閘閥。也有在兩閘板中間帶有彈簧的，彈簧能產生預緊力，有利于閘板的密封。
2.楔式閘閥
楔式閘閥的密封面與垂直中心線成某種角度，即兩個密封面成楔形。密封面的傾斜角度一般有2°52'，3°30'，5°，8°，10°等，角度的大小主要取決于介質溫度的高低。一般工作溫度愈高，所取傾斜角度應愈大，以減小溫度變化時發生熱楔死的可能性。在楔式閘閥中，又有單閘板、雙閘板和彈性閘板之分。
(1)單閘板楔式閘閥，結構簡單，使用可靠，但對密封面角度的精度要求較高，加工和維修較困難，溫度變化時熱楔死的可能性很大。
(2)雙閘板楔式閘閥，在水和蒸汽介質管路中使用較多。其優點是：對密封面角度的精度要求較低，溫度變化不易引起熱楔死的現象，密封面磨損時可以加墊片補償。但這種結構零件較多，在黏性介質中易粘結，影響密封，更主要的是上、下?lián)醢彘L(zhǎng)期使用易產生銹蝕，閘板容易脫落。
(3)彈性閘板楔式閘閥，具有單閘板楔式閘閥結構簡單的優點，又能產生微量的彈性變形彌補密封面角度加工過程中產生的偏差，從而改善了工藝性，現已被大量采用。
