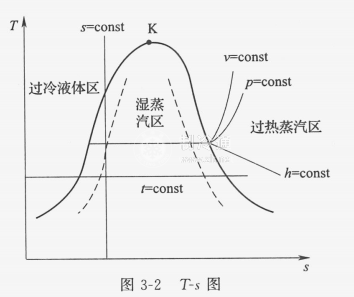

單級蒸汽壓縮制冷循環的T-s圖即溫熵圖，如圖3-2所示。它以溫度為縱坐標，以比熵為橫坐標。
與lgp-h圖相同，T-s圖上也表示出臨界點K、飽和液體線A和飽和蒸汽線B，這兩條曲線也將圖分成三個區域。圖中畫出了六種等參數線簇:
(1)等溫線 與橫坐標平行的細實線。
(2)等熵線 與縱坐標平行的細實線。
(3)等壓線 在濕蒸汽區與等溫線重合;在過熱蒸汽區為左下至右上的曲線，圖上以細實線繪出;在過冷液體區，等壓線密集于飽和液體線附近，可近似地以飽和液體線代替。
(4)等焓線 為左上至右下的曲線，在過熱蒸汽區較平坦，圖上以細實線繪出。
(5)等溶線 僅在過熱蒸汽區標出，為左下至右上的曲線，斜率較大，圖上以虛線繪出。
(6)等干度線 僅存在于濕蒸汽區，圖上以虛線繪出。
