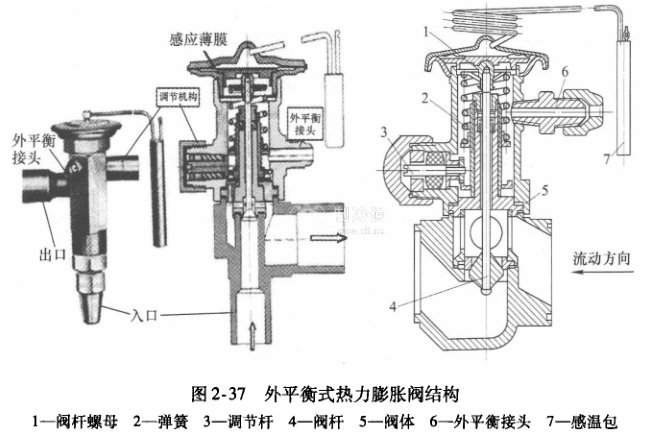

外平衡式熱力膨脹閥結構如圖2-37所示。
外平衡式熱力膨脹閥與內平衡式熱力膨脹閥在結構上的主要區別是：作用在膜片下部的壓力不是節流后的蒸發壓力，而是通過外接平衡管將蒸發器出口端的壓力引入傳動膜片下部。由于外平衡式熱力膨脹閥用在液流較大的制冷系統上，因此它采用圓錐形閥芯結構，而不是采用內平衡式膨脹閥的閥針式形式。另外不同的是：在外平衡式膨脹閥的感溫包內一般都填有吸附劑(活性炭或硅膠等)，并在感溫機構中充注CO?氣體。在感溫包內填有吸附劑后，可以改善膨脹閥的工作性能，使氣箱內的壓力只隨感溫包內的溫度變化而變化，而與毛細管所處的環境溫度無關。
外平衡式熱力膨脹閥的工作原理與內平衡式熱力膨脹閥一樣。在用途上，外平衡式熱力膨脹閥主要用于大型制冷系統蒸發壓力損失較大的場合。如多用于中央空調冷源的蒸發器前的制冷裝置上。
