冷凝壓力調節閥制冷系統運行時，冷凝壓力需維持在正常范圍內。若冷凝壓力過高，會引起制冷設備的損壞和功耗的增大；若冷凝壓力過低，會引起制冷劑的液化過程和膨脹閥的工作，使制冷系統不能正常工作，造成制冷量的大幅度下降。
對于水冷式冷凝器的冷凝壓力調節是通過調節冷卻水的流量來實現的。按工作原理的不同冷凝壓力，調節閥又分為溫度控制的水量調節閥和壓力控制的水量調節閥。

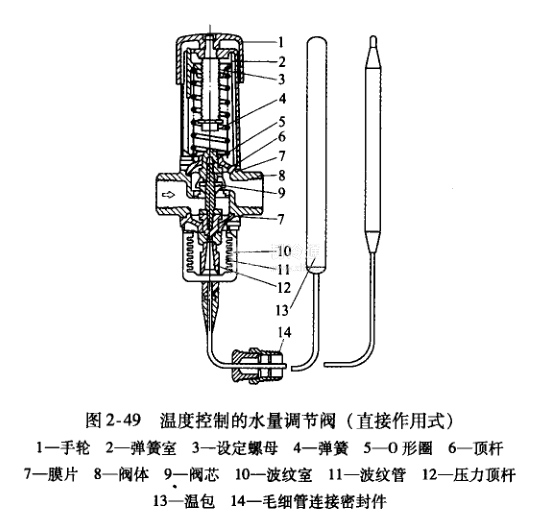

溫度控制的水量調節閥的結構如圖2-49所示，它又分為直接作用式和間接作用式兩種。
直接作用式的工作原理是：調節閥的溫包安裝在冷卻水出口處，將冷卻水的出水溫度信號轉變?yōu)閴毫π盘?hào)，并通過毛細管將這一壓力信號傳遞到波紋室，使波紋管在壓力作用下變形，使頂桿動作，并帶動閥芯移動，改變閥口開度。當水溫升高時，閥開大；水溫降低時，閥關小。即根據冷卻水溫度的變化自動調節冷卻水的流量，從而達到控制冷凝壓力的目的。閥上手輪的作用是調節彈簧的張力，用以改變?cè)O(shè)定值的。直接作用式水量調節閥一般通徑在25mm以下，而通徑在32mm以上時則采用間接作用式水量調節閥。
壓力控制的水量調節閥是直接用冷凝壓力作為控制信號來進行閥的開啟控制的，其工作原理與溫度控制的水量調節閥相同，在此就不再講述其工作原理了。在結構上壓力控制的水量調節閥也有直接作用式水量調節閥。
