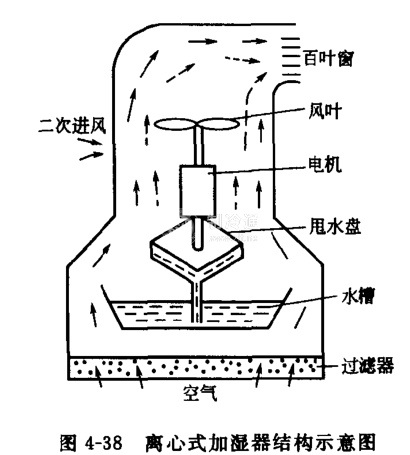

圖4-38為離心式加濕器的結構示意圖，它是由電動機帶動高速軸流式風機，電動機下有一導流葉片的甩水盤，其下為水槽，液面由浮球控制。水槽下為空氣凈化過濾器。工作時，電動機帶動軸流式風機和甩水盤旋轉，水從導流葉片甩向四周，形成微細水珠，與過濾空氣棍合形成水霧，再在左邊二次進風的作用下，使水霧進一步霧化，從百葉窗噴人氣調庫內。
