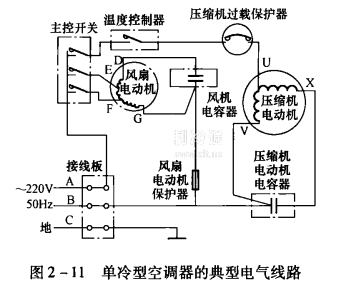

單冷型空調器只用于夏季制冷降溫、去濕，不能向房間內供暖。單冷型空調器的典型電氣線路如圖2一11所示。

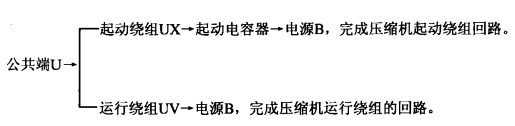

從圖2-11中可以看出，它包括兩條主電路，一條是壓縮機供電線路，另一條是風扇電動機供電線路，均由主控選擇開關控制壓縮機和風扇電動機的供電，并由溫度控制器控制壓縮機的停開。主控選擇開關的風機擋在弱風擋位時，風扇電動機的供電線路是:電源A→主控選擇開關②→風扇電動機起動繞組ED→風扇電動機起動電容器→風扇電動機熔險→電源B，完成風扇電動機起動回路。風扇電動機開始運轉。風扇電動機正常運轉后，閉合制冷開關，即主控選擇開關④與電源A相通，形成了壓縮機的供電電路為:電源A→主控選擇開關④→溫度控制器→壓縮機過載保護器→壓縮機起動和運行繞組的
當室內達到預定的溫度后，溫度控制器接點自動斷開而切斷電源。當室內溫度回升后，溫度控制器接點又接通電源，壓縮機又開始運轉制冷。
空調器工作時，風扇電動機始終在運轉。從圖2一11中可以看出，風扇電動機的起動繞組和運行繞組，是隨風速的強弱而變化的。弱風時，起動繞組為ED的一段繞組。運行繞組為EFG的一段繞組。強風時，起動繞組為FED的一段繞組，運行繞組為FG的一段繞組。風扇電動機轉速越快，運行繞組線圈越少，起動繞組線圈越多，風扇電動機轉速越慢，運行繞組線圈越多，起動繞組線圈越少。
主控開關控制風扇電動機和壓縮機電動機工作。閉合操作開關可以單獨運行風扇，也可以使風扇與壓縮機同時工作。主控開關可以進行風量和制冷強弱的選擇。制冷運行時，當室溫達到要求后，由溫控器切斷壓縮機供電電路，使壓縮機停止工作，而風扇則繼續工作;當室內溫度回升后，溫控器又將壓縮機供電電路接通，壓縮機又開始工作。
風扇電路中串接保護器，可以對風扇進行過電流保護。
