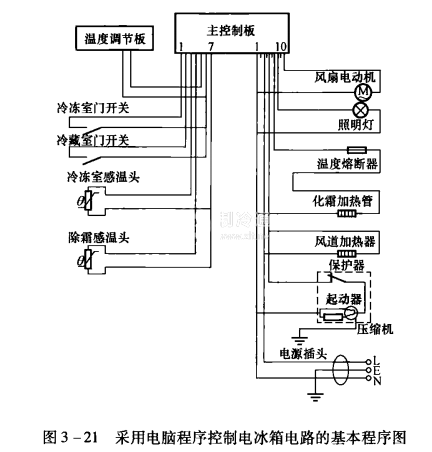

采用電腦程序控制電冰箱電路的基本程序如圖3一21所示。控制電路以主控制板為核心，將控制系統分為信號檢測部分和執行部分。
如待冷凍室溫度感溫頭檢測到室溫高于開機溫度時，向主控制板發出信號，再由主控制板向制冷壓縮機發出指令，壓縮機起動運行。待冷凍室溫度感溫頭檢測到室溫低于開機溫度時，向主控制板發出信號，再由主控制板向壓縮機發出指令，壓縮機停止運行。
當壓縮機累計運行8h，主控制板發出信號，進入除霜狀態，令壓縮機、電風扇停止運行，除霜加熱器進行除霜。當蒸發器表面溫度達到+6℃，主控制板發出信號，退出除霜狀態。在退出除霜狀態3min后，主控制板發出信號，令壓縮機、電風扇起動運行，進行下一輪累計運行。
