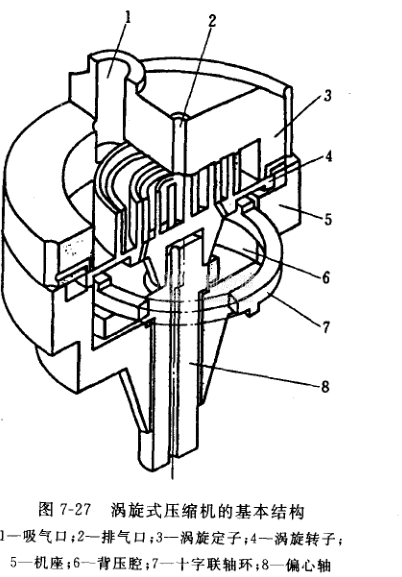

在渦旋式壓縮機中只允許渦旋轉子繞渦旋定子以偏心距e公轉，不能自轉。為此在機構上必須設有防自轉機構。一般常用的有十字聯軸環(圖7-27)和球形聯軸節。球形聯軸節(圖7-32)是由兩塊幾何參數完全相同的環形孔板，以一定的偏心距。，將鋼球卡嵌其中組合而成，其中一塊為動環，固定在渦旋轉子的背側，而另一塊為定環，固定在機座上保持不動，使渦旋轉子可作偏心距。的平移轉動運動。球形聯軸節不僅具有防自轉的作用，同時還可兼有平衡軸向力的止推作用。圖7-33所示為一裝有球形聯軸節的車用空調渦旋式壓縮機。
