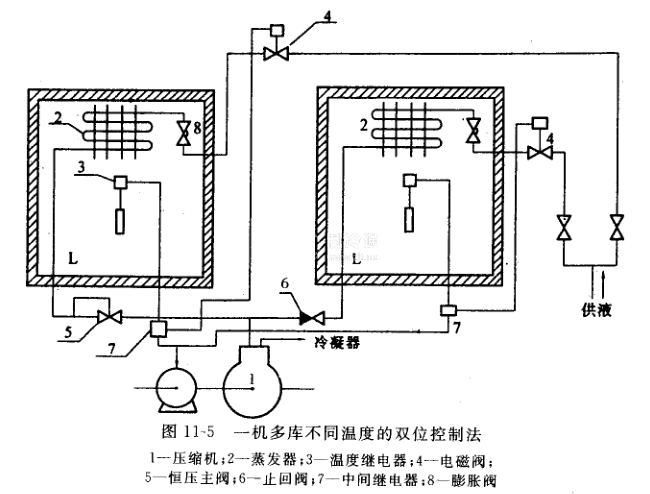

如圖11-5所示，當各冷藏庫工作溫度不同時，利用溫度繼電器，以控制制冷劑供液電磁閥的開與關，從而控制各蒸發器的供液量，保證每個控制對象的溫度維持在要求的溫度范圍內。當兩路供液管上的電磁閥均關閉時，還應通過中間繼電器或壓縮機吸氣管路上的低壓繼電器，使壓縮機停止運行。
此外，由于這兩個被控制對象所要求的保證溫度不同，為了不使要求溫度較高的控制對象的蒸發器過度降低蒸發溫度和濕度控制的精度，在該蒸發器的出氣管路仁裝有常閉主閥和恒壓導閥，以保證該蒸發器的蒸發壓力恒定.并高于壓縮機的吸氣壓力。同時，在另一路蒸發器的出氣管上設有止回閥，以防止氣體產生倒流現象。
