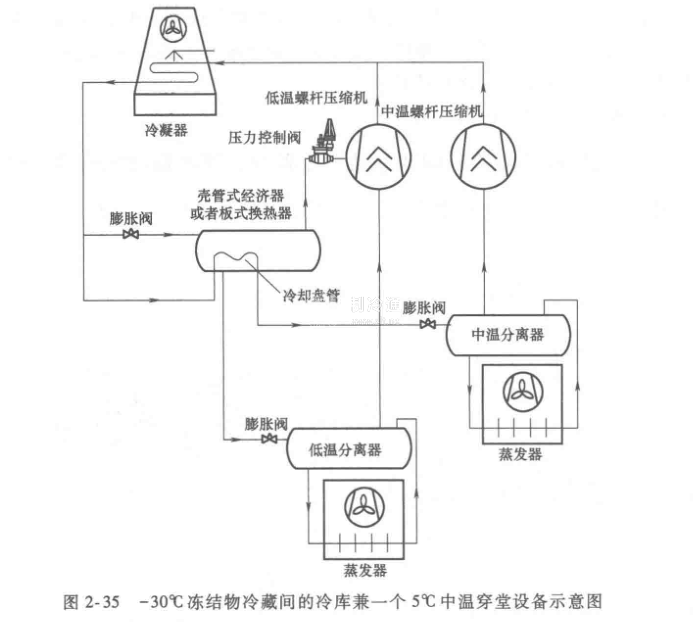

例如，在一個蒸發溫度-30℃凍結物冷藏間的冷庫同時還設置一個5℃中溫穿堂，這是目前國內最常見的冷庫配置模式。按國內目前常規的設計模式，基本上都是按圖2-35所示的制冷系統進行設計。這種配置與前面提到的采用二次節流同時使用閃發式經濟器的方式比較，能耗還是偏大了，設備還可以減少。而在歐美國家近期采用的工業制冷系統，大部分會采用如圖2-36所示的方式進行設計。

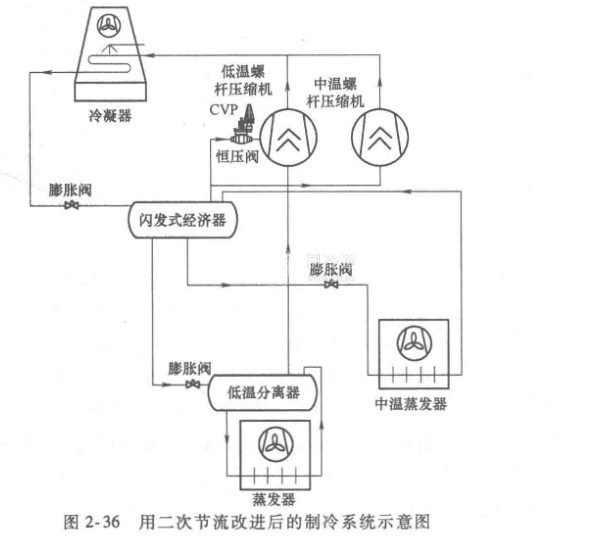

同樣的制冷要求，如果采用二次節流同時使用閃發式經濟器的方式，那么以上的設備布置可以變?yōu)閳D2-36所示的形式。這種系統的特點是:系統的能耗可以更加低一些，設備(容器)也少一些。另外，如果系統的低溫蒸發器需要熱氣融霜，那么融霜后的排液可以排到閃發式經濟器中。這樣除了這些排液不會影響低溫系統其他的蒸發器運行以外，還是一種比較節能的方式。
經過這種改造，系統變得更加簡單。
