半集中式空調系統誘導器系統的構造原理和分類

 構造原理 誘導器(Induetion Unit，IU)系統亦屬半集中式空調方式。誘導器由靜壓箱、噴嘴、盤管(有的不設盤管)等組成。經集中處理的一次空氣(即新風，也可混合部分回風），由風機送入設在空調房間的誘導器靜壓箱中，并由噴出氣流(20~30m/s)的引射作用，在箱體內造成負壓將室內空氣(即回風，又稱二次空氣)吸入，一、二次風混合后送入空調房間。

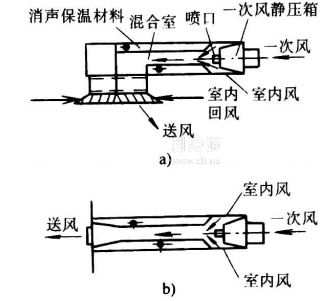

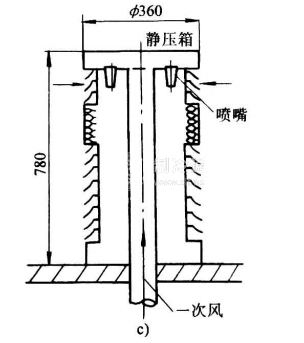

不帶盤管的誘導器結構如圖36一21所示。安裝型式見圖36一22所示，系統原理見圖36一23a。
