在空調系統中，有些場合要求風量固定。例如:在潔凈空調系統中，應防止因過濾器阻力增加而使風量下降;分支管路間，防止因相鄰管路調節或關閉而影響風量分配等。這時可以采用機械式定風量裝置。

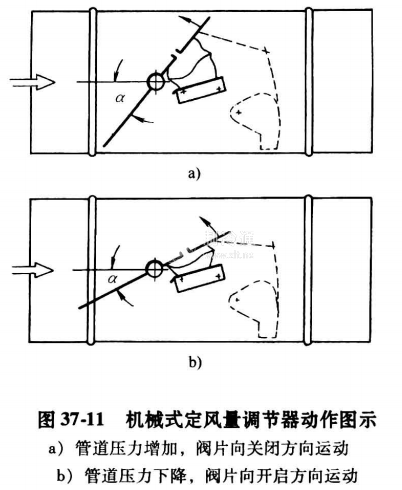

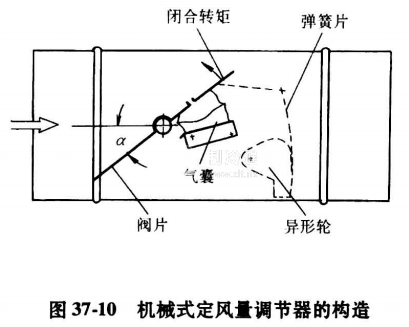

機械式定風量調節器的構造如圖37-10所示。它由閥片、氣囊和彈簧片相連的異形輪等組成。氣囊有小孔與閥片相通。當管內壓力(或流量增大時，與閥片小孔相通的氣囊體積膨脹。這樣，一方面增加了閥片的關閉轉矩，使其關閉力增大;另一方面也減緩了閥片的開、閉振蕩，同時，在這一過程中，通過彈簧片對閥片施加一與閥片的關閉轉矩相對應的反向力，以補償其關閉轉矩。如圖37-11。所示，當風壓增大時，氣囊膨脹，使關閉轉矩增大，閥片向關閥方向動作，同時受彈簧片的制約而保持平衡，從而增加了閥門的局部阻力，起到了增加壓損的效果，達到了保持風量的恒定作用。反之，如圖37-11 b所示，當管道壓力降低時，氣囊收縮，關閥轉矩減弱，閥片向開啟方向動作，使風量保持不變。可以看出，它不需外界能源，就可以滿足定風量的要求。
另外，為了實現風量的可調整性，將彈簧片固定在異形輪上，異形輪的曲線根據計算和實驗得出，使彈簧片中的拉力隨異形輪的位置不同而變化，不同的拉力對應不同的風量，繪制成刻度表，作為整定風量的依據。
